惠斯通电桥计算器

Q: 用惠斯通电桥计算器 - 未知电阻与平衡条件求解计算需要输入哪些内容？

首先，输入三个已知桥臂电阻 R1、R2、R3 的阻值与单位（Ω/kΩ/MΩ）。 然后，输入待测臂初值或直接留空查看平衡判据：计算器按 Rx = R2 × R3 ÷ R1 给出使电桥平衡的阻值。 全程在页面内完成，结果即时更新。

什么是惠斯通电桥计算器？

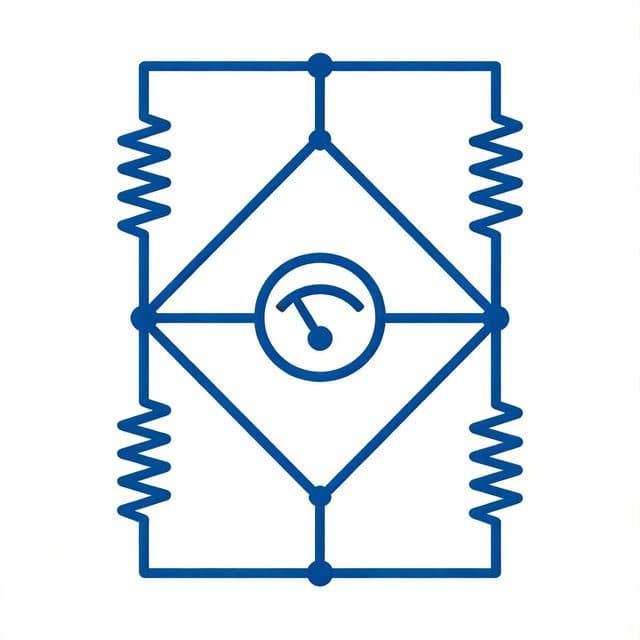

惠斯通电桥（Wheatstone Bridge）是最经典的精密电阻测量电路：四个电阻 R1、R2、R3、Rx 接成菱形四臂，一对对角接直流电源，另一对对角接高灵敏度检流计。

当电桥平衡时，检流计两端电位相等、读数为零，此时对臂电阻乘积相等，即 R1 × Rx = R2 × R3，于是未知电阻 Rx = R2 × R3 ÷ R1。这个关系与电源电压、内阻都无关，只取决于三个已知电阻的精度，因此测量准确度极高。

当电桥不平衡时，中间支路会出现毫伏级差值电压，工程上正是利用这一输出制作应变片、热敏电阻、铂电阻等传感器的测量电路——被测物理量变化使桥臂电阻微变，输出电压随之变化。

想深入了解相关器件，可阅读电阻色码计算器读取色环阻值，或用电阻串联并联计算器核对等效电阻。

Rx = R2 × R3 ÷ R1（平衡时 R1 × Rx = R2 × R3，检流计电流为零）

R1 为比例臂、R2 为比较臂、R3 为已知参考臂，Rx 为待测臂。不平衡输出电压 Vb = Vin × R2/(R1+R2) − Vin × Rx/(Rx+R3)，正负号指示检流计偏转方向。

如何使用惠斯通电桥计算器

1
输入三个已知桥臂电阻 R1、R2、R3 的阻值与单位（Ω/kΩ/MΩ）。
2
输入待测臂初值或直接留空查看平衡判据：计算器按 Rx = R2 × R3 ÷ R1 给出使电桥平衡的阻值。
3
如需分析不平衡状态，额外输入电源电压 Vin 与实际待测电阻 Rx，查看桥路输出电压与偏转方向。
4
对照输出结果检查量程与精度等级：精密电桥通常按 0.05% 至 0.5% 级标注。
5
结合欧姆定律功率计算器核对桥臂功率耗散，避免电阻过载发热引起阻值漂移。

计算示例

例 1求平衡时的未知电阻

R1 = 1 kΩ、R2 = 10 kΩ、R3 = 2.5 kΩ。Rx = R2 × R3 ÷ R1 = 10 × 2.5 ÷ 1 = 25 kΩ。验算：R1 × Rx = 1 × 25 = 25，R2 × R3 = 10 × 2.5 = 25，两对臂乘积相等，电桥平衡。

例 2判断电桥是否平衡

R1 = 100 Ω、R2 = 220 Ω、R3 = 470 Ω，实测 Rx = 1 kΩ。平衡所需 Rx = 220 × 470 ÷ 100 = 1034 Ω，实测偏差 1034 − 1000 = 34 Ω（约 −3.3%），电桥不平衡，检流计将有明显偏转。

例 3估算不平衡输出电压

Vin = 5 V，四臂均接近 1 kΩ 且某臂偏差 1% 时，输出约 Vin × 0.25% ≈ 12.5 mV，说明毫伏级检流计或仪表放大器才能分辨该灵敏度。

注意事项

Rx = R2 × R3 ÷ R1 仅在平衡状态下成立；不平衡时输出与四个电阻呈非线性关系，需按差值电压公式逐点计算。
导线电阻与接触电阻会引入系统误差，毫欧级低阻测量应改用开尔文四线电桥（双臂电桥）。
电源电压升高可提高灵敏度，但同时增大桥臂功耗，精密测量中应控制每个电阻的自热。
检流计内阻不影响平衡条件，但影响不平衡状态下的读数灵敏度，选型时注意临界阻尼。
交流应用中桥臂需考虑分布电容，平衡条件扩展为复阻抗模与相位同时相等。

常见问题

Rx = R2 × R3 ÷ R1（平衡时 R1 × Rx = R2 × R3，检流计电流为零）。 R1 为比例臂、R2 为比较臂、R3 为已知参考臂，Rx 为待测臂。不平衡输出电压 Vb = Vin × R2/(R1+R2) − Vin × Rx/(Rx+R3)，正负号指示检流计偏转方向。在惠斯通电桥计算器 - 未知电阻与平衡条件求解计算器中输入参数即可按此公式自动求解，无需手工推导。

Rx = R2 × R3 ÷ R1 仅在平衡状态下成立；不平衡时输出与四个电阻呈非线性关系，需按差值电压公式逐点计算；导线电阻与接触电阻会引入系统误差，毫欧级低阻测量应改用开尔文四线电桥（双臂电桥）。其余细节见页面注意事项一节。

求平衡时的未知电阻：R1 = 1 kΩ、R2 = 10 kΩ、R3 = 2.5 kΩ。Rx = R2 × R3 ÷ R1 = 10 × 2.5 ÷ 1 = 25 kΩ。验算：R1 × Rx = 1 × 25 = 25，R2 × R3 = 10 × 2.5 = 25，两对臂乘积相等，电桥平衡。

首先，输入三个已知桥臂电阻 R1、R2、R3 的阻值与单位（Ω/kΩ/MΩ）。然后，输入待测臂初值或直接留空查看平衡判据：计算器按 Rx = R2 × R3 ÷ R1 给出使电桥平衡的阻值。全程在页面内完成，结果即时更新。

惠斯通电桥（Wheatstone Bridge）是最经典的精密电阻测量电路：四个电阻 R1、R2、R3、Rx 接成菱形四臂，一对对角接直流电源，另一对对角接高灵敏度检流计。

两者同属相关计算链条：电阻色环计算器 - 四环五环识别·阻值反查解决的是与之衔接的另一层问题。完成惠斯通电桥计算器 - 未知电阻与平衡条件求解计算后，页面底部相关推荐区可直接跳转到电阻色环计算器 - 四环五环识别·阻值反查继续演算，参数在同类工具间口径一致，交叉验证更方便。

判断电桥是否平衡：R1 = 100 Ω、R2 = 220 Ω、R3 = 470 Ω，实测 Rx = 1 kΩ。平衡所需 Rx = 220 × 470 ÷ 100 = 1034 Ω，实测偏差 1034 − 1000 = 34 Ω（约 −3.3%），电桥不平衡，检流计将有明显偏转。

输入三个已知桥臂电阻 R1、R2、R3 的阻值与单位（Ω/k。超出合理范围的输入可能导致结果无实际意义，页面注意事项一节标明了边界条件与单位口径。

本页惠斯通电桥计算器 - 未知电阻与平衡条件求解计算器与页面内的公式、示例、对照表同源，全部数字由同一套程序实时计算。可用一个已知算例代入验证：先在示例一节找到演算过程，再用相同参数在计算器中复算一遍，两次结果一致即说明口径无误。

计算过程按双精度浮点执行，结果默认保留 4 位有效小数，页面会按数值大小自动切换科学计数法。对照表中的数值与计算器输出完全同源，不存在手工四舍五入引入的偏差。

平衡法只比较比值而不依赖电源电压与表头刻度，三个标准电阻的精度直接决定结果，可达 0.01% 级；欧姆表则受电池电压与内阻漂移影响，通常只有 1% 级。

先做灵敏度检查：将任一臂电阻改变 0.1% 左右，检流计应有可察觉的偏转；若毫无反应可能是检流计断线或灵敏度不足，并非真正平衡。

可以。交流电桥（如麦克斯韦电桥、文氏电桥）把电阻臂换成 RL 或 RC 阻抗，平衡条件扩展为复数形式，即可同时测出电感量、电容量与损耗因数。

应变测量中 ΔR/R ≈ K × ε（K 为灵敏系数，金属应变片约 2），先算输出电压，再反推 ΔR 与应变 ε，配合科学记数法转换器处理微小数量级。
