圆轴扭转计算器

100 N·m 扭矩作用于 Ø20 mm、1 m 长钢轴,表面剪应力约 63.7 MPa,扭转角约 4.6°。

圆轴扭转计算器

什么是圆轴扭转计算器?

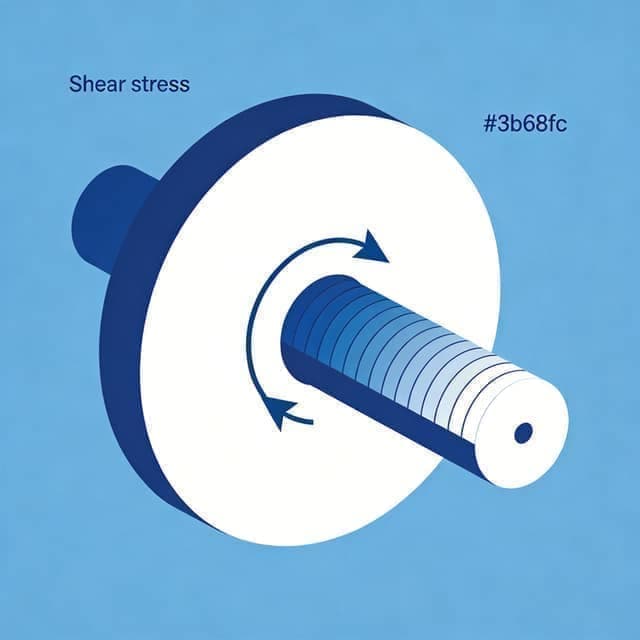

圆轴扭转计算器 - 扭转剪应力转角在线计算插图

圆轴受扭时横截面产生沿半径线性分布的剪应力,表面最大 τ = T·r/J,J = πd⁴/32 为极惯性矩;整轴扭转角 θ = TL/(GJ),G 为剪切模量(钢约 79.3 GPa)。强度要求 τ 不超过许用剪应力(约为许用正应力的 0.5–0.6 倍),刚度要求单位长度扭转角不超限。

直径对扭转性能的影响是四次的:直径加倍,极惯性矩变 16 倍,剪应力和扭转角同降至 1/16。所以传动轴加粗一点收益巨大,而空心轴在相同重量下 J 更大,是汽车传动轴、自行车中轴普遍用管材的原因。

扭转设计的工程意义在于「传动效率与结构安全」。几乎所有旋转机械都涉及扭转:汽车传动轴把发动机扭矩传递到车轮、风力发电机主轴承受叶片转矩、钻杆把地面扭矩传到钻头。扭转剪应力过高会导致轴体断裂(瞬时停机),扭转角过大会导致传动精度丧失(机床主轴扭角大于 0.5°/m 会影响加工精度)。因此扭转设计有两重控制:强度控制(τ ≤ 许用剪应力)和刚度控制(θ/L ≤ 许用单位扭转角),两者取更严格的。对于精密机械,刚度通常比强度更严格;对于一般传动,强度是控制因素。

扭转剪应力分布的深刻理解揭示了空心轴的优势。实心圆轴剪应力沿半径线性分布——中心为零、表面最大,意味着中心附近的材料几乎不承担扭矩。空心轴去掉了低应力区的材料,把材料集中到高应力区(外层)。以内外径比 α=d/D=0.5 的空心轴为例:截面积(重量)减少 25%,极惯性矩只减 6.25%,所以相同重量下空心轴的抗扭能力比实心轴大 25%。当 α=0.8 时(薄壁管),重量减 64% 而极惯性矩只减 15%——效率惊人。这就是自行车中轴、驱动半轴、风力机主轴都用管材的原因。

τ = Tr/J,θ = TL/(GJ),J = πd⁴/32

示例:T=100 N·m,d=20 mm,L=1 m,G=79.3 GPa,J=πd⁴/32=1.57×10⁴ mm⁴,τ=Tr/J=63.7 MPa,θ=TL/(GJ)=4.6°。

常见传动轴许用值参考
轴类型许用剪应力 (MPa)许用扭转角 (°/m)典型场景
钢制传动轴(静载)60-801.0一般工业传动
钢制传动轴(疲劳)30-400.5交变载荷轴
机床主轴20-300.25精密加工
汽车传动轴50-70按临界转速动力传递
钻杆/钻铤100-150按疲劳石油钻井

如何使用圆轴扭转计算器

  1. 1

    输入扭矩 T(N·m)、轴径 d(mm)与轴长 L(m)。

  2. 2

    确认剪切模量 G(GPa,默认钢 79.3)。

  3. 3

    点击计算,查看表面剪应力(MPa)与扭转角(度)。

计算示例

例 1Ø20 钢轴 100 N·m

J = π×20⁴/32 = 1.57×10⁴ mm⁴;τ = 100000×10/15700 = 63.7 MPa;θ = 100×1/(7.93×10¹⁰×1.57×10⁻⁸) = 0.0803 rad ≈ 4.6°。

例 2加粗到 Ø40

J 变为 16 倍:τ ≈ 4.0 MPa,θ ≈ 0.29°——直径翻倍,应力与变形都降到 1/16。

注意事项

  • 公式限圆截面弹性扭转;矩形等非圆截面会发生翘曲,最大剪应力在长边中点,系数需查表。

  • 键槽、台阶、油孔造成应力集中,局部应力可达名义值 3 倍以上,疲劳设计必须考虑。

  • 剪切模量换算 G = E/2(1+ν):钢 79.3 GPa、铝 26 GPa、铜 44 GPa。

常见问题

精密机床轴常取 0.25–0.5°/m,一般传动轴 1°/m 左右;汽车传动轴按临界转速另算。

内外径比 0.5 的空心轴,重量减 25%,J 只减 6.25%;比刚度(J/重量)提升约 25%,轻量化优势明显。

T = 9550×P/n(P 单位 kW、n 单位 rpm)。7.5 kW、1450 rpm 电机输出扭矩约 49.4 N·m。

非圆截面扭转时会发生翘曲(横截面不再保持平面),不能用 J=πd⁴/32 的圆轴公式。矩形截面扭转需查系数表:最大剪应力 τ_max = T/(α·b·h²),扭转角 θ = TL/(β·G·b·h³),其中 α 和 β 是与宽高比 b/h 有关的系数(查材料力学手册)。例如 b/h=2 时 α≈0.246、β≈0.229。非圆截面抗扭效率远低于圆截面(相同面积下扭转角大 3-5 倍),所以传动轴几乎都设计成圆形或管形。

键槽在轴表面开槽削弱截面并造成应力集中。单键槽处有效截面减少约 10%-15%,应力集中系数 2-2.5(根部圆角越小集中越严重)。花键比单键好:应力分布更均匀,有效截面减少 5%-8%,应力集中系数 1.5-2.0。疲劳设计时键槽根部必须做圆角处理(R≥0.1mm)或滚压强化,否则疲劳寿命会降低 50% 以上。重要传动轴用渐开线花键或无键联接(液压胀套),避免截面削弱。

两者都是交变载荷下疲劳失效,但应力方向不同:弯曲疲劳是正应力交变(拉-压交替),扭转疲劳是剪应力交变。疲劳极限的关系:扭转疲劳极限约为弯曲疲劳极限的 0.6 倍(按第四强度理论 τ_y ≈ 0.577σ_y)。实际轴通常同时承受弯曲和扭转(弯扭组合),按第四强度理论 σ_eq = √(σ² + 3τ²) 验算等效应力。交变载荷下的轴设计要同时考虑弯矩和扭矩的相位关系(同相最不利、反相有利)。

临界转速 n_cr = 60×ω_cr/(2π),其中 ω_cr = (k/m)^0.5 为横向自振频率。对于简支轴:ω_cr = (π²/L²)×√(EI/ρA),其中 ρA 为单位长度质量。当工作转速接近临界转速时,偏心引起的振动会被放大,振幅急剧增大导致轴断裂或轴承损坏。设计原则:工作转速避开临界转速的 ±20% 区间。汽车传动轴临界转速通常 3000-6000 rpm,高速时可能需要加中间支撑把轴分成两段来提高临界转速。

薄壁圆管(壁厚 t < D/10)在扭转时可能发生局部屈曲——管壁在剪应力作用下起皱失稳,承载能力骤降。临界屈曲剪应力 τ_cr ≈ 0.5E(t/D)^1.5(经验公式)。例如 D=50mm、t=1mm 的钢管:τ_cr ≈ 0.5×200000×(0.02)^1.5 ≈ 28 MPa——远低于材料屈服。所以薄壁管不能直接用 τ=T·r/J 算到屈服,必须同时验算局部屈曲。加筋管或厚壁管(t/D>1/20)可以避免此问题。

功率-扭矩-转速公式:P(kW) = T(N·m) × n(rpm) / 9550。已知功率和转速求扭矩:T = 9550×P/n。例如 7.5 kW 电机转速 1450 rpm,输出扭矩 T=9550×7.5/1450=49.4 N·m。但这是额定功率点,启动扭矩通常是额定值的 2-3 倍(异步电机),设计轴和联轴器时要按启动扭矩验算而非额定值。另外变频驱动在低频时恒扭矩(P 随 n 线性减小),高频时恒功率(T 随 n 反比减小),设计时按最不利工况验算。

碳纤维复合材料轴(如风电叶片主梁)的扭转特性与金属轴有本质区别:①各向异性——纤维方向强度高、垂直方向低,需按铺层设计各方向刚度;②剪切模量低(G≈5-10 GPa vs 钢 79 GPa),同样扭矩下扭转角大得多;③无屈服点——脆性断裂,需用安全系数 3-5 倍(vs 金属 1.5-2);④阻尼大——振动衰减快,有利于动平衡。设计方法用层合板理论计算等效刚度和强度,不能简单套用金属轴公式。碳纤维轴在减重和耐腐蚀方面有显著优势,但成本是钢轴的 5-10 倍。

参考资料

  1. [1]Shigley Mechanical Engineering Design
  2. [2]Roark Formulas for Stress and Strain
  3. [3]GB/T 2281 机械传动设计手册
