过盈配合计算器
Ø50 轴孔 0.03 mm 过盈：接触压力约 60 MPa，轴向压装力约 56.5 kN，需要 6 吨压力机。
什么是过盈配合计算器？

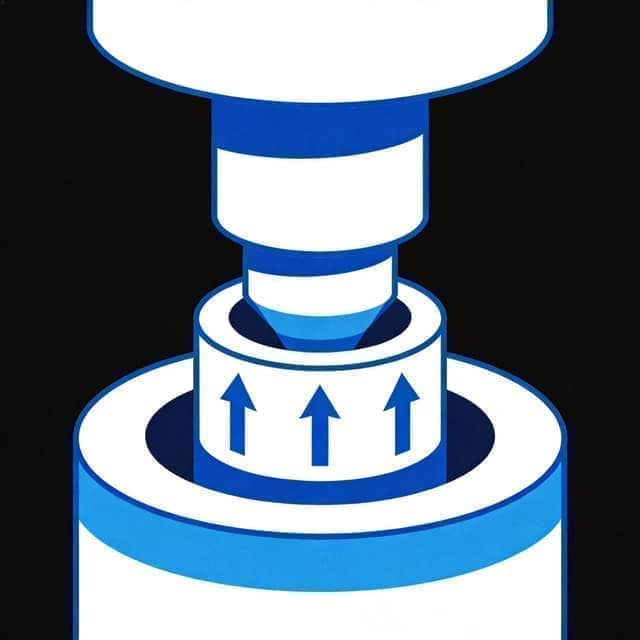

过盈配合靠轴大于孔的弹性变形产生径向接触压力 p，靠摩擦力传递扭矩与轴向力。厚壁圆筒理论给出钢对钢简化式 p ≈ δ·E/(2d)（δ 直径过盈量、d 配合直径），接触压力与过盈量成正比。H7/p6、H7/s6 是典型过盈/半过盈配合。
可传递的轴向力 F = p·π·d·L·μ（L 配合长度、μ 摩擦系数 0.1–0.2），压装力与传递力同式。扭矩 T = F·d/2。校核要点有二：接触压力不使零件屈服（轮毂尤其危险），传递能力大于工况载荷并留 2 倍以上裕度。
过盈配合的精密计算需用拉梅方程（Lame equations）。厚壁圆筒理论给出内径 d 的轴和外径 D 的孔之间的径向接触压力 p = delta / (d x (1/mu_shaft - nu_shaft)/E_shaft + (1+nu_hub)/E_hub x (D^2+d^2)/(D^2-d^2)))。钢对钢简化为 p = delta x E / (2d) 仅在轴孔同材质且壁厚足够时成立。铝毂钢轴需用完整公式因 E 和 nu 差异大。
热装温度差的精确计算公式为 Delta_T = delta / (alpha x d) + safety_margin。钢的线膨胀系数 alpha 约 11.5 x 10^-6 /C，铝合金约 23 x 10^-6 /C。直径 50 mm 的过盈 0.03 mm 需温差约 52 C。加热孔件到 150-200 C 可实现 0.05-0.08 mm 过盈的热装，液氮冷却轴件到 -196 C 可收缩 0.05-0.10 mm。
p ≈ δE/(2d)，F = p·π·d·L·μ，T = F·d/2
d=50 mm、delta=0.03 mm、E=200000 MPa、L=40 mm、mu=0.15：p=0.03x200000/(2x50)=60 MPa，F=60x3.1416x50x40x0.15=56.5 kN
| 配合直径 (mm) | 过盈量 (mm) | 配合长度 (mm) | 接触压力 (MPa) | 压装力 (kN) |
|---|---|---|---|---|
| 30 | 0.02 | 25 | 67 | 23.7 |
| 50 | 0.03 | 40 | 60 | 56.5 |
| 80 | 0.05 | 60 | 62.5 | 141 |
| 100 | 0.06 | 80 | 60 | 226 |
| 150 | 0.08 | 100 | 53.3 | 377 |
如何使用过盈配合计算器
- 1
输入配合直径 d（mm）与直径过盈量 δ（mm）。
- 2
输入配合长度 L（mm）、弹性模量 E（GPa，默认钢 200）与摩擦系数 μ（默认 0.15）。
- 3
点击计算，查看接触压力（MPa）与轴向压装力（kN）。
计算示例
例 1Ø50 / 0.03 mm / L40
p = 0.03×200000/(2×50) = 60 MPa；F = 60×π×50×40×0.15 = 56.5 kN。
例 2过盈加到 0.05 mm
p = 100 MPa，F = 94.2 kN——过盈增 67%，压装力同比例上升，需校核轮毂强度。
注意事项
简化式假设轴孔同材质等厚；薄壁套、异种材料（铝毂钢轴）需完整拉梅公式。
热装（孔加热）或冷装（轴液氮冷却）可消除压装力，装配过盈可达摩擦压装的 2–3 倍。
表面粗糙度在压装中被碾平，有效过盈约损失 Ra 之和的 60%，精加工件损失小。
