平行载流导线间磁力计算器

两根平行通电导线会互相「推拉」:电流同向相吸、反向相斥,力的大小正比于两电流之积、反比于间距。这个看似冷僻的效应其实是 SI 单位的基石——国际单位制中 1 安培的定义正源于此力。输电母线短路时的巨大电动力、母线槽的固定间距设计,都由这一条公式决定。

平行导线磁力计算器
导线 1 电流 I₁(A)
导线 2 电流 I₂(A,取负值表示反向)
轴心间距 d(m)
导线长度(m)

什么是平行导线磁力计算器?

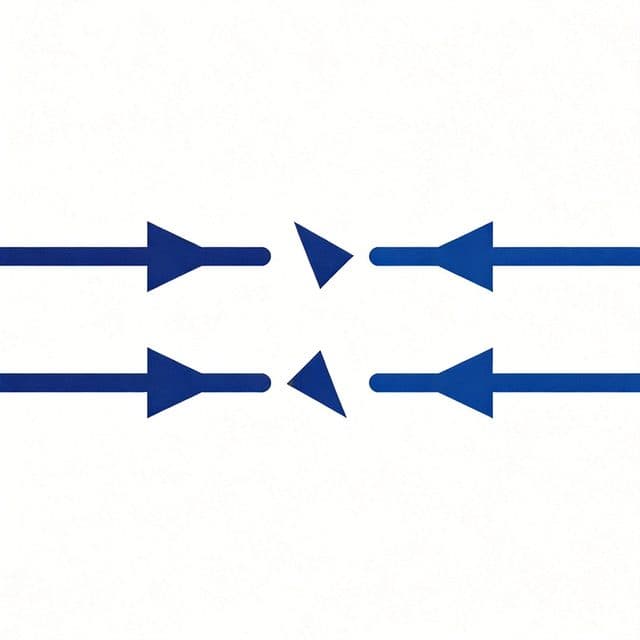

平行导线磁力计算器插图

单位长度磁力:F/L = μ₀ × I₁ × I₂ / (2π × d),μ₀ = 4π×10⁻⁷ T·m/A(真空磁导率)。

方向判定:电流同向相吸,反向相斥;力沿垂直于两导线连线的方向。

量级直觉:两根 10 A 导线相距 10 cm,每米受力仅 0.2 mN;但 10 kA 短路电流下每米可达 200 N,足以拉弯母线。

F/L = μ₀·I₁·I₂ / (2π·d)

适用于长直平行导线(长度远大于间距);介质非真空时以 μ = μ₀μr 替换 μ₀;矩形母线需按形状系数修正。

如何使用平行导线磁力计算器

  1. 1

    确认两导线电流 I₁、I₂(A)与轴心间距 d(m),标注电流方向。

  2. 2

    点击计算得到单位长度力 F/L(N/m)与总长度受力(填线长)。

  3. 3

    按「同向吸、反向斥」判断力方向。

  4. 4

    工程上用峰值电流(短路电流)校核母线夹持件强度。

计算示例

例 1I₁ = I₂ = 10 A,d = 0.1 m,线长 5 m

F/L = 4π×10⁻⁷ × 100 / (2π × 0.1) = 2×10⁻⁴ N/m;总力 = 2×10⁻⁴ × 5 = 1 mN。同向时相互吸引。

例 2母线短路:I₁ = I₂ = 10000 A,d = 0.3 m

F/L = 4π×10⁻⁷ × 10⁸ / (2π × 0.3) ≈ 66.7 N/m。10 米母线承受约 667 N 电动力,支撑绝缘子必须按此校核。

注意事项

  • 力的本质:一根导线的电流在另一根处产生磁场 B = μ₀I/(2πd),后者受安培力 BIL——两公式联立即得本式。

  • 安培的定义(2019 前):使真空中相距 1 m 的两根无限长导线产生 2×10⁻⁷ N/m 力的电流。

  • 交流电路两相母线电流相位不同,瞬时力随时间振荡,机械共振需重点校核。

  • 地磁场仅 5×10⁻⁵ T,对普通导线影响可忽略;强磁实验室需另行评估。

常见问题

F/L = μ₀·I₁·I₂ / (2π·d)。 适用于长直平行导线(长度远大于间距);介质非真空时以 μ = μ₀μr 替换 μ₀;矩形母线需按形状系数修正。 在平行导线磁力计算器中输入参数即可按此公式自动求解,无需手工推导。

力的本质:一根导线的电流在另一根处产生磁场 B = μ₀I/(2πd),后者受安培力 BIL——两公式联立即得本式;安培的定义(2019 前):使真空中相距 1 m 的两根无限长导线产生 2×10⁻⁷ N/m 力的电流。 其余细节见页面注意事项一节。

I₁ = I₂ = 10 A,d = 0.1 m,线长 5 m:F/L = 4π×10⁻⁷ × 100 / (2π × 0.1) = 2×10⁻⁴ N/m;总力 = 2×10⁻⁴ × 5 = 1 mN。同向时相互吸引。

首先,确认两导线电流 I₁、I₂(A)与轴心间距 d(m),标注电流方向。 然后,点击计算得到单位长度力 F/L(N/m)与总长度受力(填线长)。 全程在页面内完成,结果即时更新。

单位长度磁力:F/L = μ₀ × I₁ × I₂ / (2π × d),μ₀ = 4π×10⁻⁷ T·m/A(真空磁导率)。

两者同属相关计算链条:直导线磁场解决的是与之衔接的另一层问题。完成平行导线磁力计算后,页面底部相关推荐区可直接跳转到直导线磁场计算器继续演算,参数在同类工具间口径一致,交叉验证更方便。

母线短路:I₁ = I₂ = 10000 A,d = 0.3 m:F/L = 4π×10⁻⁷ × 10⁸ / (2π × 0.3) ≈ 66.7 N/m。10 米母线承受约 667 N 电动力,支撑绝缘子必须按此校核。

本页平行导线磁力计算器与页面内的公式、示例、对照表同源,全部数字由同一套程序实时计算。可用一个已知算例代入验证:先在示例一节找到演算过程,再用相同参数在计算器中复算一遍,两次结果一致即说明口径无误。

计算过程按双精度浮点执行,结果默认保留 4 位有效小数,页面会按数值大小自动切换科学计数法。对照表中的数值与计算器输出完全同源,不存在手工四舍五入引入的偏差。

导线 A 的磁场在导线 B 处环绕,B 的电流受安培力指向 A(左手定则);反向时受力方向反转变为排斥。

力学量(力)可用天平精确测量,把电流定义落到可复现的力测量上,比靠化学电解更稳定,此定义沿用近七十年。

回路中往返电流大小相等方向相反(反向),相斥力微弱(1 A 电流、毫米间距下每米仅零点几毫牛),完全感觉不到。

参考资料

  1. [1]OpenStax 大学物理卷 2:平行载流导线间的力
  2. [2]NIST SI 单位制指南(SP 330):安培定义
