单缝衍射计算器

Q: 为什么缝越窄衍射反而越明显？

用不确定性原理理解最透彻：缝把光子的横向位置限制在 Δx≈a 内，横向动量必然弥散 Δp≥ħ/(2a)，于是传播方向散开 Δθ≈λ/a。缝越窄，「位置测得越准」，方向就越不确定——衍射图样就是光子的动量分布图。这也是「光沿直线传播」只是 a≫λ 时的近似。

Q: 望远镜分辨率为什么有极限？

圆形孔径的衍射把每个星点摊开成艾里斑（角半径 1.22λ/D），两颗星靠得太近时艾里斑重叠无法分辨——瑞利判据。口径 1 m 的望远镜在可见光衍射极限约 0.14 角秒；哈勃（2.4 m）约 0.05 角秒。地面大望远镜受大气抖动（约 0.5~1 角秒）限制，需自适应光学实时补偿才能逼近衍射极限。增大口径、用更短波长（射电→光学→X 射线）是提升分辨率的唯二途径。

Q: 声呐和 B 超也有衍射极限吗？

有，衍射是波动普适现象。B 超探头（阵列孔径 D）的横向分辨率约 λ/D×焦距：5 MHz 探头（λ≈0.3 mm）分辨极限约 1 mm 量级——提高频率可改善分辨率但衰减加剧、穿透变浅，腹部检查只能选 3~5 MHz 折中。声呐同理：低频声呐传得远但看不清，高频成像声呐（合成孔径）看得清但作用距离短。

Q: 单缝暗纹条件为什么和双缝亮纹条件形式相同？

这是初学者最容易混的一点：单缝 a·sinθ=mλ 是暗纹，双缝 d·sinθ=mλ 是亮纹。原因在于物理图像不同——单缝是把缝内无穷多子波两两配对相消：缝宽恰好容纳 m 个「半波带」，相邻半波带相位差 π 恰好抵消；双缝是两条缝各自发出的波程差为整波长时同相叠加。形式巧合源于「整波长差」这个共同的几何条件，但一个是相消配对的边界、一个是相长叠加的条件。

Q: 次级亮纹为什么比中央暗那么多？

sinc² 包络的数学必然。次级极大近似位于 β≈(m+0.5)π，强度约为 I₀/((m+0.5)π)²：第一级 4.5%、第二级 1.6%、第三级 0.8%。物理上，中央极大对应全体子波近同相叠加，而次级极大是「大部分子波相消后剩余的零头」——缝内 2/3 区域的贡献自相抵消，只剩 1/3 残余。

Q: 白光通过单缝会看到什么图样？

中央仍是白色亮带（所有波长 θ=0 处都相干增强），但两侧条纹立刻色散：同一级暗纹位置 y∝λ，紫光（400 nm）偏折最小、红光（700 nm）偏折最大，每级条纹内侧紫外侧红。到第二、三级，不同颜色的不同级次开始交叠，图样迅速糊成一片彩色渐变——所以演示实验都用单色激光。

Q: 圆孔衍射的系数 1.22 是怎么来的？

对圆形孔径做傅里叶变换（夫琅禾费衍射的数学实质），得到强度分布含一阶贝塞尔函数 J₁ 的平方。J₁(x) 的第一个零点在 x=3.8317，换算成角度即 θ=3.8317·λ/(πD)≈1.22λ/D。狭缝情形对应 sinc 函数，第一零点恰在 λ/a，系数是干净的 1。这个 1.22 与 1 的差别纯粹是几何形状（圆 vs 方）的数学签名。

Q: 菲涅尔衍射和夫琅禾费衍射有什么区别？

夫琅禾费衍射是远场极限：光源与观察屏都等效于无穷远（可用透镜压缩实现），波前可当平面波处理，数学上是孔径的傅里叶变换，公式简洁。菲涅尔衍射是近场一般情形：波前曲率不可忽略，条纹形状随距离连续演变（近场条纹甚至会从亮变暗交替），需用菲涅尔积分数值计算。判据是菲涅尔数 F=a²/(Lλ)：F≪1 远场，F≳1 近场。本计算器采用远场公式。

Q: 把单缝上下平移，屏上条纹会跟着动吗？

不会。这是衍射实验中反直觉的一课：远场图样的位置由入射平行光方向决定，与缝在垂直于光轴平面内的位置无关——缝平移只给所有子波加一个共同的相位平移，强度分布不变。所以调激光扩束装置时，针孔滤波器的微小横向偏移不影响远场光斑位置，只影响通光量。但入射光方向一转，整个图样立即跟随。

Q: 衍射极限能突破吗？

远场成像的 1.22λ/D 无法绕开，但有两类「合法绕行」。近场光学显微镜（NSOM）用比波长小得多的探针贴近样品表面扫描，探测未传播的消逝波，分辨率突破到几十纳米；受激发射损耗显微镜（STED，2014 诺贝尔化学奖）用环形消激发光把荧光点压缩到 20–50 nm，是远场「等效缩小波长」的巧思。两者都没有违反衍射定律，只是换了个赛场。

什么是单缝衍射计算器？

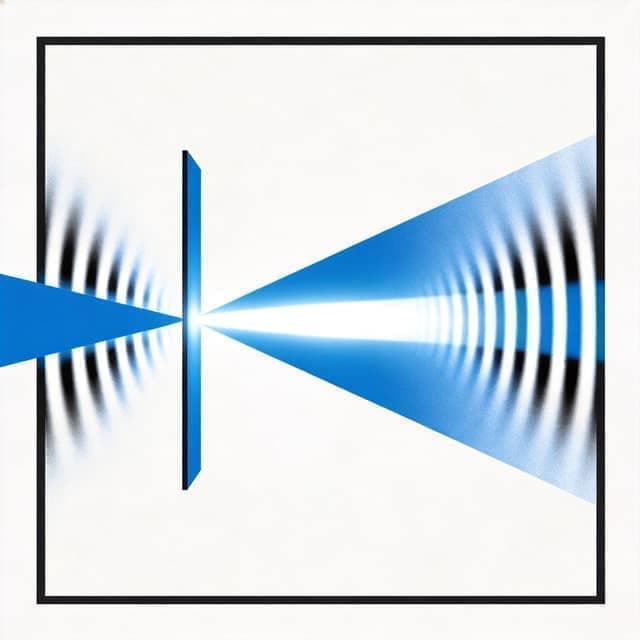

单缝夫琅禾费衍射（Single-Slit Diffraction）：平行光通过宽度 a 的狭缝，缝内各点发出的子波相互干涉，在满足 a·sinθ=mλ（m=±1,±2…）的方向上相消形成暗纹。两暗纹之间是亮纹，中央亮纹（±1 级暗纹之间）集中了约 90% 的能量，角宽度 2λ/a。缝宽与波长可比拟时衍射显著；a≫λ 时条纹缩成几何光学的「直线传播」。它是双缝干涉、光栅、圆孔衍射（艾里斑 1.22λ/D，望远镜分辨率极限）的共同基础。

暗纹条件 a·sinθ = mλ（m=1,2,3…）；中央亮纹半角宽 θ₁≈λ/a（小角）；屏上中央亮纹宽度 w = 2Lλ/a（L 为缝到屏距离）；第 m 级暗纹位置 y_m = mLλ/a。

示例：a=0.1 mm，λ=632.8 nm，L=1 m，中央亮纹宽 w=2Lλ/a≈12.66 mm；缝宽缩到 0.02 mm 时 w≈63.3 mm，第一级亮纹仅中央亮度的 4.5%。

缝宽对中央亮纹宽度的影响（He-Ne 激光 632.8 nm，屏距 L=1 m）
缝宽 a	中央半角宽 θ₁≈λ/a	屏上中央亮纹宽 2Lλ/a	图样观感
1.0 mm	0.036°	1.27 mm	近乎几何光学，条纹难察
0.5 mm	0.073°	2.53 mm	细亮带，需暗室观察
0.2 mm	0.18°	6.33 mm	条纹清晰可见
0.1 mm	0.36°	12.66 mm	标准演示实验尺度
0.05 mm	0.73°	25.3 mm	中央亮带占据大半视场
0.02 mm	1.81°	63.3 mm	整屏铺开，次级纹极暗

如何使用单缝衍射计算器

1
输入缝宽 a（m 或 mm）。
2
输入波长 λ（nm）。
3
输入缝到屏的距离 L（m）。
4
点击计算，得到中央亮纹宽度与各级暗纹位置。
5
单缝衍射图样的完整数学描述是强度分布 I(θ)=I₀(sinβ/β)²，其中 β=(πa·sinθ)/λ。这个 sinc² 函数决定了条纹的全部细节：中央极大在 β=0 处取峰值，暗纹出现在 β=mπ（即 a·sinθ=mλ），相邻暗纹之间的次级极大逐个急遽衰减——第一级亮纹强度只有中央的约 4.5%，第二级约 1.6%，第五级以后几乎不可见。所以实验照片上通常只能看清中央亮带与两侧一两级暗淡的伴纹，其余能量全部收拢在中央峰内。
6
单缝衍射是理解一切多缝系统的「包络」。双缝干涉的等距亮纹外面套着单缝衍射的强度包络——双缝条纹的亮度起伏正是包络线的形状；当双缝某级亮纹恰好落在单缝暗纹位置上时，该级条纹消失，称为缺级（a/d 为简单分数时出现）。光栅同理：每条缝的宽度画出包络，缝间干涉在包络内刻出锐线。所以「缝宽」与「缝距」两个参数各自掌管图样的宏观轮廓与微观结构。
7
把狭缝换成圆孔，衍射图样从条纹变成同心环——艾里斑。圆孔衍射第一个暗环的角半径是 1.22λ/D，那个 1.22 来自一阶贝塞尔函数的第一个零点 3.8317（除以 π）。这个系数是光学工程的圣数：瑞利判据规定两星点艾里斑中心间距不小于 1.22λ/D 才算可分辨。人眼瞳孔直径白天约 2 mm，衍射极限约 20 角秒；视力 1.5 的人已经接近这个物理天花板。
8
相机镜头是衍射理论最日常的应用现场。光圈收缩（f 数增大）相当于减小有效孔径 D，艾里斑直径 2.44λ×(f/#) 随之变大：f/8 时约 10.7 μm（绿光），f/22 时接近 30 μm——已超过多数相机的像素尺寸两倍，画面整体变软。这就是「光圈 f/8 画质最佳、慎用小光圈」的物理根源：景深与衍射的权衡。衍射受限（diffraction-limited）是对镜头设计水平最高的评价。
9
衍射还是一把无接触的精密尺子。巴比涅原理指出：宽度 d 的细丝与宽度 d 的狭缝是互补屏，两者产生几乎相同的衍射图样——于是测出条纹间距就能反推细丝直径，激光衍射测径仪用此原理在电缆、光纤拉丝产线上做微米级在线检测，每秒上千次。同样的思路放大到原子尺度就是 X 射线晶体衍射：DNA 双螺旋、蛋白质结构，都是「衍射图样反演物体形状」的胜利。

计算示例

例 1标准实验

a=0.1 mm，λ=632.8 nm（He-Ne 激光），L=1 m。结果：中央亮纹宽 w=2×1×632.8e-9/1e-4≈12.66 mm

例 2缝宽减半

a=0.05 mm。结果：w 翻倍至 25.3 mm——缝越窄衍射越开

例 3激光衍射测细丝直径

产线上用 λ=650 nm 半导体激光照射细丝，L=0.5 m 处测得条纹间距 Δy=6.5 mm。按巴比涅原理，细丝等效于同宽狭缝：d=λL/Δy=650e-9×0.5/6.5e-3=50 μm。测量全程无接触、每秒可重复上千次——漆包线与光纤拉丝的张力闭环全靠它。

例 4相机光圈的衍射极限

全画幅相机像素间距约 4.3 μm。f/8 时绿光（550 nm）艾里斑直径 2.44×550e-9×8≈10.7 μm，约 2.5 个像素，锐利；缩到 f/22 时艾里斑 29.5 μm≈6.9 个像素，细节全部糊掉。追求极致画质应避开 f/16 以上，靠中灰镜而非小光圈压快门。

注意事项

暗纹条件是「相消」a·sinθ=mλ，与双缝干涉亮纹条件形式相同但含义相反——注意区分。
公式 a·sinθ=mλ 严格；小角近似 sinθ≈tanθ≈y/L 在 θ<5° 时误差 <0.4%。
中央亮纹宽度是次级亮纹的两倍，且亮度最高（约 90% 能量）。
白光衍射条纹带彩色：λ 大（红）偏得远，每级条纹内紫外红。
