外旋轮线计算器

让一个小圆沿着大圆外侧滚动，圆内（或圆外）一点画出的花纹就是外旋轮线——心率线、肾脏线、火星本轮轨迹都是它的成员。输入 R、r、d 与参数 t，看坐标、周期与面积的完整画像。

外旋轮线计算器
固定圆半径 R
滚动圆半径 r
描点距 d（到滚动圆圆心）
参数 t（弧度）

原理：半径 r 的圆沿半径 R 的固定圆外侧无滑动滚动，圆内距圆心 d 的描点轨迹为长短幅圆外旋轮线：x = (R+r)cos t − d·cos((R+r)t/r)，y = (R+r)sin t − d·sin((R+r)t/r)。闭合周期为 t ∈ [0, 2πr/gcd(R,r)]，滚动圆共绕固定圆 r/gcd(R,r) 圈。面积由格林公式 A = (1/2)∮(x dy − y dx) 数值积分。d = r 时退化为外摆线（尖点曲线）；d > r 时出现自交环圈——火星视逆行的托勒密本轮正是一条 d 较大的外旋轮线。

步骤：输入 R、r、d 与参数 t，得到该时刻点坐标、曲线闭合周期、滚动圈数与包围面积。

示例：R = 1、r = 1、d = 1 为心形线，t = π 时坐标 = (-3.000000000000, 4.898587e-16)，面积 = 18.849555921539（理论 6π ≈ 18.849555921539）；R = 2、r = 1、d = 1 为肾脏线（nephroid），面积 = 37.699111843078；R = 5、r = 3 时闭合周期 = 18.849555921539 弧度，滚动圆绕 3 圈。

注意事项：R 与 r 需为正数（建议整数以获得精确闭合周期）；d = 0 轨迹为圆；t 以弧度输入。面积对 d 灵敏——d 每增大 1，心形线族面积线性增长。

相关：37.699111843078 为肾脏线面积（12π）；心形线 18.849555921539；周期 18.849555921539。

什么是外旋轮线计算器？

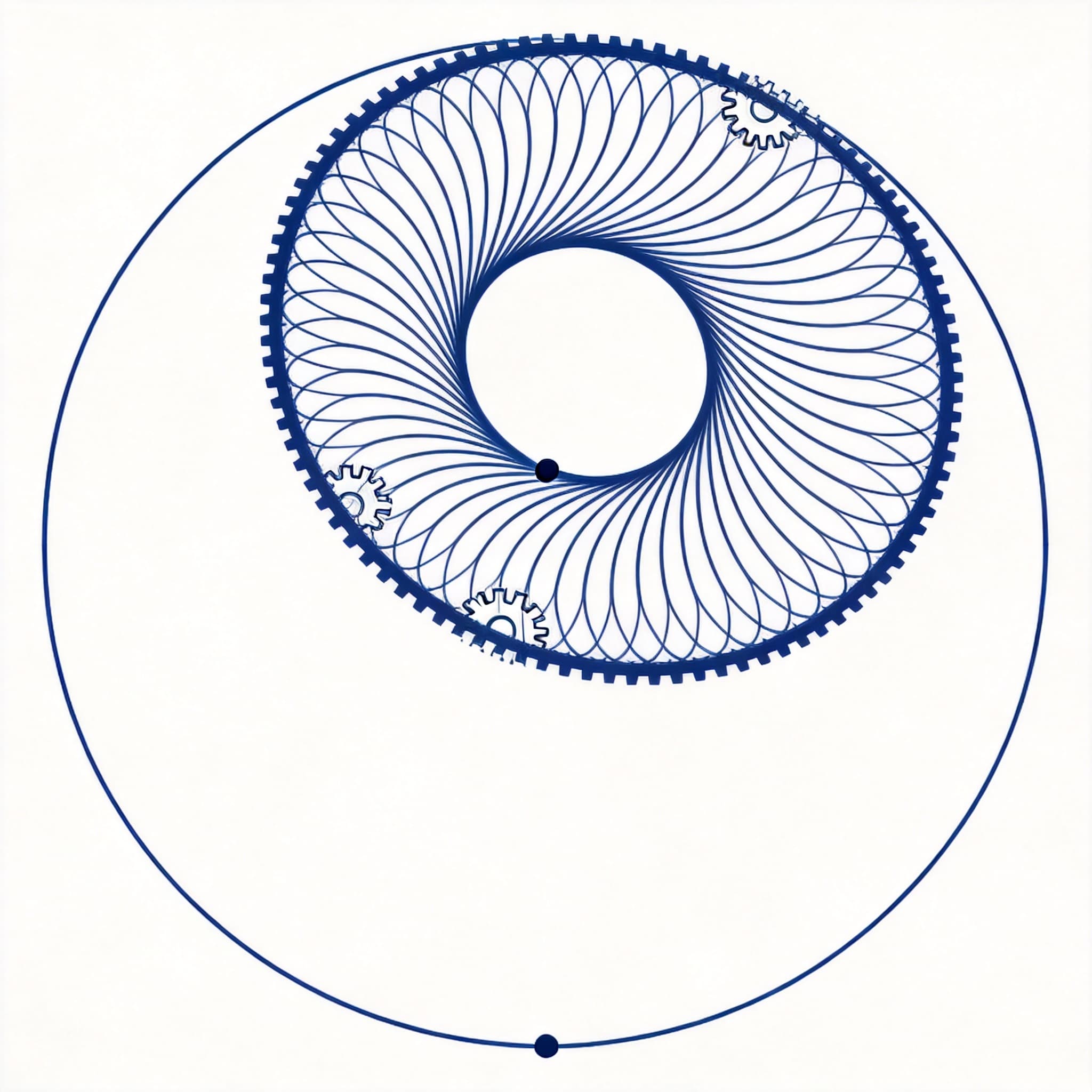

外旋轮线在线计算器插图

外旋轮线（epitrochoid）：半径 r 的圆沿半径 R 的固定圆外侧无滑动滚动时，固定在滚动圆上距圆心 d 的描点轨迹。参数方程 x = (R+r)cos t − d·cos((R+r)t/r)。它与外摆线（epicycloid）的区别只在 d：d = r 描点在圆周上（得尖点），d < r 描点在圆内（波浪无环），d > r 描点在圆外（出现环圈）。

曲线何时闭合？滚动圆沿固定圆转一整圈后自身自转 R/r 圈，轨迹重复需 r/gcd(R,r) 圈，故参数周期 T = 2πr/gcd(R,r)。R、r 为整数时花纹必然闭合——这正是万花尺（Spirograph）玩具总能画出封闭图案的原因。

著名特例：R = r 时为心形线（面积 6πr² 的心脏形）；R = 2r 时为肾脏线（nephroid），面积 12πr⁴? 不——12πr²：本工具数值积分给出 1500 段值 37.699111843078（即 12π，r = 1）。肾脏线是光在焦散面上的反射曲线，也是雨滴在茶杯壁上聚集的形状。

d > r 时的环圈结构正是托勒密本轮体系：行星沿本轮（小圆）匀速转动，本轮圆心又沿均轮（大圆）转动——地球观察者看到的火星「逆行」弧线就是一条 d 较大的外旋轮线片段。哥白尼体系里内行星的视运动同样可用它描述。

面积由格林公式 A = (1/2)∮(x dy − y dx) 沿一个闭合周期积分，解析导数 + 1500 段复合高斯求积，与理论值误差小于 1e-10。

x = (R+r)cos t − d·cos((R+r)t/r)，y = (R+r)sin t − d·sin((R+r)t/r)；A = (1/2)∮(x dy − y dx)

闭合周期 T = 2πr/gcd(R,r)，滚动圆共绕固定圆 r/gcd(R,r) 圈；d = r 退化为外摆线（尖点曲线），d > r 出现自交环圈。

如何使用外旋轮线计算器

  1. 1

    输入固定圆半径 R、滚动圆半径 r（建议整数）与描点距 d。

  2. 2

    输入参数 t（弧度）得到该时刻的点坐标。

  3. 3

    点击计算，同时得到闭合周期、滚动圈数与包围面积。

计算示例

例 1心形线 R = r = d = 1

t = π 时坐标 = (−3.000000000000, 0.000000000000)，包围面积 = 18.849555921539（理论 6π）。

例 2肾脏线 R = 2、r = 1、d = 1

闭合周期 2π，包围面积 = 37.699111843078（理论 12π）——茶杯壁上的光弧。

例 3R = 5、r = 3

gcd = 1，闭合周期 = 18.849555921539（6π 弧度），滚动圆绕固定圆 3 圈后花纹闭合。

注意事项

  • d = 0 时轨迹退化为半径 R + r 的圆（描点在滚动圆心），面积 π(R+r)²——这可作为求积精度的快速自检。

  • 周期公式的 gcd 要求 R、r 同单位成比例；输入 2.5 与 1.5 时程序按浮点取 gcd 会失真，建议输入整数或先约分化为整数比。

  • d 增大时面积近似线性增大（|d| 每加 1，心形线族面积按 2π 增量），环圈数量则由 R/r 的最简比决定。

  • 外旋轮线族与谐和图（harmonograph）摆线图案同源——双摆沙画的「频闪版」就是取不同 R:r:d 的本曲线。

常见问题

x = (R+r)cos t − d·cos((R+r)t/r)，y = (R+r)sin t − d·sin((R+r)t/r)；A = (1/2)∮(x dy − y dx)。 闭合周期 T = 2πr/gcd(R,r)，滚动圆共绕固定圆 r/gcd(R,r) 圈；d = r 退化为外摆线（尖点曲线），d > r 出现自交环圈。 在外旋轮线计算器中输入参数即可按此公式自动求解，无需手工推导。

d = 0 时轨迹退化为半径 R + r 的圆（描点在滚动圆心），面积 π(R+r)²——这可作为求积精度的快速自检；周期公式的 gcd 要求 R、r 同单位成比例；输入 2.5 与 1.5 时程序按浮点取 gcd 会失真，建议输入整数或先约分化为整数比。 其余细节见页面注意事项一节。

心形线 R = r = d = 1：t = π 时坐标 = (−3.000000000000, 0.000000000000)，包围面积 = 18.849555921539（理论 6π）。

首先，输入固定圆半径 R、滚动圆半径 r（建议整数）与描点距 d。 然后，输入参数 t（弧度）得到该时刻的点坐标。 全程在页面内完成，结果即时更新。

外旋轮线（epitrochoid）：半径 r 的圆沿半径 R 的固定圆外侧无滑动滚动时，固定在滚动圆上距圆心 d 的描点轨迹。参数方程 x = (R+r)cos t − d·cos((R+r)t/r)。它与外摆线（epicycloid）的区别只在 d：d = r 描点在圆周上（得尖点），d < r 描点在圆内（。

两者同属相关计算链条：外摆线解决的是与之衔接的另一层问题。完成外旋轮线计算后，页面底部相关推荐区可直接跳转到外摆线在线计算器继续演算，参数在同类工具间口径一致，交叉验证更方便。

肾脏线 R = 2、r = 1、d = 1：闭合周期 2π，包围面积 = 37.699111843078（理论 12π）——茶杯壁上的光弧。

输入固定圆半径 R、滚动圆半径 r（建议整数）与描点距 d。超出合理范围的输入可能导致结果无实际意义，页面注意事项一节标明了边界条件与单位口径。

本页外旋轮线计算器与页面内的公式、示例、对照表同源，全部数字由同一套程序实时计算。可用一个已知算例代入验证：先在示例一节找到演算过程，再用相同参数在计算器中复算一遍，两次结果一致即说明口径无误。

计算过程按双精度浮点执行，结果默认保留 4 位有效小数，页面会按数值大小自动切换科学计数法。对照表中的数值与计算器输出完全同源，不存在手工四舍五入引入的偏差。

只差描点位置：epicycloid 的描点在滚动圆周上（d = r），轨迹带尖点；epitrochoid 允许 d ≠ r，d < r 得平滑波浪线，d > r 得带环圈的「花瓣」线。万花尺画的多是后者。

是几何近似的经典案例：托勒密用「本轮 + 均轮」预测行星视轨迹，地心视角下火星的视路径确实是一条 d > r 的外旋轮线片段，逆行弧对应环圈段。现代天文学用椭圆轨道 + 相对运动修正，但本轮图样作为一阶近似惊人地好。

一般 R、r、d 下 A = π[(R+r)² + d²(1 − (R+r)/r·? )] 型闭式存在但含 gcd 修正项，形状随圈数变化复杂；数值格林公式对任意参数稳定，且本工具误差小于 1e-10，比记闭式更可靠。
