光纤数值孔径计算器

Q: 熔接光纤为什么对端面质量那么挑剔？

光从纤芯射出后以 NA 对应的锥角发散：NA=0.13 的单模光纤，光锥半角约 7.5°，纤芯直径仅 9 μm——间隙 10 μm 就耦合掉一大半。端面角度偏差 1° 造成约 0.5 dB 损耗。所以熔接前要用精密切割刀把端面切成镜面（角度<0.5°），熔接机用显微成像对准纤芯，熔损要求<0.05 dB。

Q: 内窥镜为什么能转弯传图像？

用高 NA 光纤束：每根多模光纤（NA 0.5+）即便弯曲，只要曲率半径不太小，内部光线仍满足全反射条件。数万根光纤按相同排列组成相干束，每根传一个「像素」，就能在弯曲通道里传清晰图像。照明束（非相干排列）则负责把冷光源的光导进去。工业内窥镜检查发动机缸体、航空发动机叶片都用它。

Q: LED 光源耦合进单模光纤为什么那么难？

LED 是朗伯光源（向全空间发光），发散角远大于单模光纤的 θ_max≈7°，且发光面（50~100 μm）远大于纤芯（9 μm）——几何上只有约 0.1% 的光能进纤芯。所以长距通信用激光器（LD）：发光面 1~3 μm、发散角可与光纤 NA 匹配，耦合效率 30%~70%。LED 只适合配大芯径高 NA 的多模光纤做短距链路（如 100 m 内的 OM3/OM4）。

Q: NA 越大越好吗？

不一定。大 NA 集光容易（接受锥大），但模式多、模间色散大、带宽低；小 NA 带宽高但对准难。长距离通信选小 NA 单模（0.12），短距离集光选大 NA 多模（0.20–0.50）。传感用的大芯径传能光纤 NA 可达 0.6+，追求的是功率而不是带宽。按需求选型才是正解。

Q: 单模光纤为什么芯径只有 9 μm？

单模条件 V = 2πa·NA/λ < 2.405：在 λ=1310 nm、NA=0.12 的约束下，芯径 2a 必须小于约 8.4 μm。芯径再大一点就会冒出第二个模式，模间色散立刻恶化带宽。9 μm 芯径意味着熔接对准误差必须小于 1 μm 量级——这就是熔接机要比头发丝还精密的原因。

Q: 光纤弯得太厉害会怎样？

两种损耗：宏弯损耗（弯曲半径 <30 mm 时高阶模在弯曲外侧泄漏，半径 7.5 mm 时每圈损耗可达数 dB）与微弯损耗（侧向挤压造成的微米级形变累积散射）。极端弯折还会产生应力裂纹，数月后断纤。工程规范：动态（拉线中）弯曲半径 ≥20 倍缆径，静态 ≥10 倍缆径。

Q: 海底光缆怎么放大信号？

用掺铒光纤放大器（EDFA）：光缆里每隔 60–80 km 串一小段掺铒光纤，由岸上经光缆铜导体远程馈电的 980/1480 nm 泵浦激光激发铒离子，把 1550 nm 窗口的信号光直接受激放大——光进光出，全程不用转电信号。一台 EDFA 可同时放大多个波长信道（WDM），单纤容量因此可达数十 Tbps。

Q: 家里 Wi-Fi 和光纤到户是什么关系？

接力关系：光纤负责「最后一公里」把宽带送进家门（FTTH），光猫（ONT）把光信号转成电以太网，路由器再经 Wi-Fi 无线分给手机电脑。光纤段衰减 0.3 dB/km 几乎无损，瓶颈在 Wi-Fi 穿墙后的衰减与干扰。所以千兆宽带测速不达标时，先查路由器位置与 5 GHz 频段，而不是光链路。

Q: 光纤会受电磁干扰吗？

几乎完全免疫。光纤传输的是光波，介质是玻璃，不导电，雷电感应、电机火花、无线电杂波都无法耦合进纤芯。这让它成为变电站、铁路沿线、医院 MRI 室等强电磁环境的唯一选择，也是军用通信与金融专线青睐它的原因之一。唯一注意的是光缆内的金属加强芯需要良好接地防雷。

Q: 怎么测一根光纤的 NA？

标准方法是远场扫描：给光纤一端注入满注入光（用大于被测 NA 的光源），另一端测输出光强随角度的分布，光强跌到峰值 5% 对应的角度即 θa，NA=sinθa。简易法是光斑直径法：测距端面固定距离 z 处的输出光斑直径 D，NA ≈ D/(2√(z²+D²/4))。实验室则用折射近场法直接扫描纤芯折射率剖面反推。

什么是光纤数值孔径计算器？

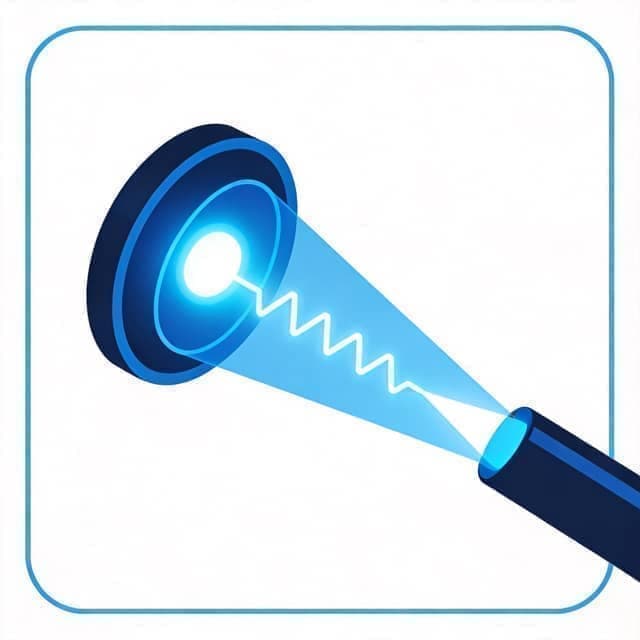

数值孔径（Numerical Aperture）NA=√(n₁²−n₂²)=sinθ_max，是光纤集光能力的度量：只有入射角小于 θ_max=arcsin(NA) 的光，在纤芯-包层界面才能满足全反射条件被束缚传播。典型多模光纤 NA≈0.2（θ_max≈11.5°），单模光纤 NA≈0.1~0.14。NA 与折射率差正相关：差越大抓光能力越强，但模式色散也越严重（不同角度光的程差大）——这就是高速通信用低 NA 单模光纤、短距传能/照明用高 NA 多模光纤的原因。显微镜物镜也用 NA 标注分辨能力（NA=n·sinθ）。

NA = √(n₁²−n₂²)（阶跃折射率光纤，空气中）；最大接收角 θ_max = arcsin(NA)；临界角条件等价于 θ_max。相对折射率差 Δ=(n₁−n₂)/n₁，NA≈n₁√(2Δ)（弱导近似）。

示例：n₁=1.48、n₂=1.46，NA=√(1.48²−1.46²)=0.242，接受角 θa=arcsin(0.242)=14.0°；NA=0.20 时 θa=11.5°。

常见光纤类型参数速查表
光纤类型	纤芯直径	典型 NA	接受半角	衰减	典型用途
单模 G.652	8.2 μm	0.12	6.9°	0.2 dB/km @1550nm	长途骨干、FTTH
多模 OM1（62.5/125）	62.5 μm	0.275	16.0°	3 dB/km @850nm	旧楼内布线
多模 OM3（50/125）	50 μm	0.20	11.5°	2.5 dB/km @850nm	数据中心 10G
多模 OM4（50/125）	50 μm	0.20	11.5°	2.5 dB/km @850nm	数据中心 40/100G
塑料光纤 POF	980 μm	0.50	30.0°	0.15 dB/m	车载 MOST、工控
掺铒放大光纤 EDF	6 μm	0.25	14.5°	泵浦转换	光放大器
保偏光纤 PM	6 μm	0.13	7.5°	0.3 dB/km	光纤陀螺、相干通信
空芯光纤（实验）	20 μm	—	—	<0.1 dB/km	超低时延专线

如何使用光纤数值孔径计算器

1
输入纤芯折射率 n₁（典型 1.48）。
2
输入包层折射率 n₂（典型 1.46）。
3
点击计算，得到数值孔径 NA 与最大接收角。
4
数值孔径 NA 是光纤的「胃口」：它定义了光纤能接收光线的最大锥角。光从空气射入光纤端面，折射后与轴线夹角必须小于临界条件对应的角度才能在纤芯内全反射传导。推导链：界面全反射要求纤芯内光线与界面法线夹角 > θc，等价于光与轴线夹角 < 90°−θc，再经端面折射（斯涅尔定律）映射到空气中的半锥角 θa，得 NA = sinθa = √(n₁²−n₂²)。NA=0.20 的光纤，接受锥半角只有 11.5°——光源对准精度直接决定耦合效率。
5
公式 NA=√(n₁²−n₂²) 有个反直觉推论：NA 只由折射率差决定，与纤芯粗细无关。但纤芯粗细决定**模式数量**。V 数（归一化频率）= 2πa·NA/λ，当 V<2.405 时光纤只允许基模传播（单模光纤），多模光纤（50 μm 芯、NA 0.20）的 V 数可达几十，容纳数百个模式。每个模式以不同角度走不同长度的锯齿路径——最快与最慢模式每公里拉开约 15–50 ns 的时差（模间色散），把 1 ns 的激光脉冲展宽成一坨，这是多模光纤带宽被限制在几百 MHz·km 的物理根源。
6
单模光纤用 8–9 μm 的极细芯径把 V 数压到 2.405 以下，彻底消灭模间色散，配合 1310 nm（零材料色散点）与 1550 nm（衰减最低点，约 0.2 dB/km）两个工作窗口，实现单根光纤百公里无中继传输。海底光缆 1550 nm 窗口每 60–80 km 设一个掺铒光纤放大器（EDFA）接力。这意味着跨太平洋光缆里光信号每公里只损失 4.5%——比透过一扇玻璃窗还干净。
7
工程链路的损耗预算是一门精确会计：每公里衰减 0.2–0.35 dB、每个熔接点 0.02–0.05 dB、每个连接器 0.2–0.3 dB、每个 1×2 分光器 3.5 dB。一条 10 km、4 个熔接点、2 个连接器的入户链路总损耗约 3.4 dB，在发射 −3 dBm、接收灵敏度 −24 dBm 的 PON 系统里余量充足。弯折损耗是另一暗坑：弯曲半径小于 30 mm 时高阶模开始从弯折处泄漏，小于 7.5 mm 可能直接报废一段——所以光纤跳线绝不允许打死折。
8
塑料光纤（POF，纤芯 1 mm、NA 约 0.5）走了另一条路线：接受锥半角 30° 以上，对准极其容易，普通红光 LED 就能驱动，适合车载网络与工业短距（<100 m）场景；代价是衰减高达 0.1–0.2 dB/m。梯度折射率多模光纤（GI-MMF）则让纤芯折射率从中心到边缘渐变，光线走正弦曲线自聚焦，模间色散比阶跃型小一个数量级——OM3/OM4/OM5 数据中心光纤都是这个原理。

计算示例

例 1标准多模光纤

n₁=1.48，n₂=1.46。结果：NA=√(1.48²−1.46²)≈0.242，θ_max≈14.0°

例 2单模光纤

n₁=1.4682，n₂=1.4628（Δ=0.37%）。结果：NA≈0.126，θ_max≈7.2°——耦合要求更高

例 3由折射率求接受角

n₁=1.4655、n₂=1.4550：NA=√(1.4655²−1.4550²)=√(2.1477−2.1170)=√0.0307≈0.175，θa=arcsin(0.175)=10.1°。LED 光源以 ±30° 角发射，只有落在 ±10.1° 锥内的光（约 3% 立体角占比）能被捕获——这就是为什么 LED 耦合多模光纤效率天然低。

例 4估算多模光纤模间色散

阶跃多模光纤 n₁=1.48、NA=0.20：最快模式沿轴直走，最慢模式以临界角锯齿前行，路径长度差 ΔL/L ≈ NA²/(2n₁²) = 0.04/4.38 ≈ 0.91%。每公里时延差 = 0.91% × (1.48 km/c) ≈ 45 ns/km。传 100 Mbps 信号（比特宽度 10 ns）到 1 km 处脉冲已相互淹没——必须换单模或梯度折射率光纤。

注意事项

NA 定义在空气（n≈1）中；光从水或油中耦合时 θ_max=arcsin(NA/n_介质)。
高 NA 是双刃剑：集光强但模式多、色散大，带宽骤降——千兆以上慎用大 NA 多模。
渐变折射率（GI）光纤的 NA 沿径向变化，中心高边缘低，用于自聚焦。
塑料光纤（POF）NA 可高达 0.5（θ_max=30°），适合车载短距与照明。
