孔口流量计算器

什么是孔口流量计算器？

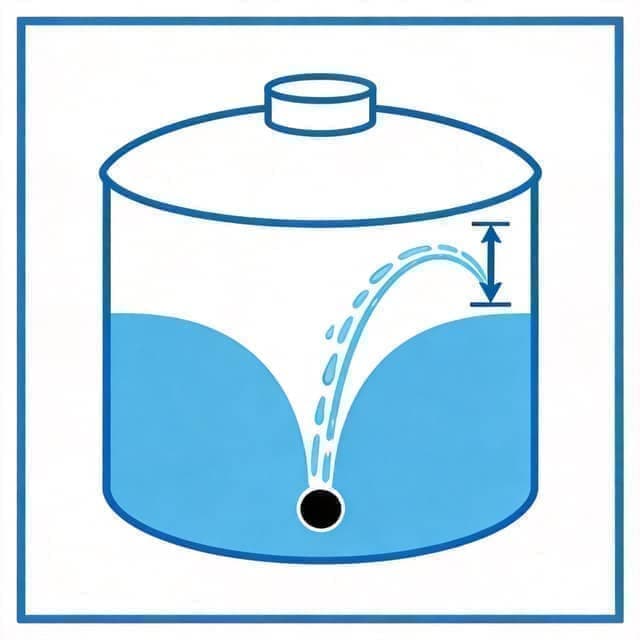

孔口出流（Orifice Flow）是流体力学的经典模型：由伯努利方程，液面与小孔的势能差转化为射流动能，理论流速 v=√(2gh)（托里拆利定律，1643 年），恰等于从液面自由下落到孔口的速度。实际流量要乘流量系数 Cd（锐边孔口约 0.62）：流体惯性与粘性使射流在孔外收缩（缩脉），有效截面积小于孔面积，再叠加沿程损失。应用遍布水利工程（闸孔泄流）、消防（水枪流量）、化工（节流孔板计量）与日常生活（水箱漏水速度）。

孔口流量公式 Q=A·√(2ΔP/ρ·C_d²/1−β⁴) 中，β=d/D 为孔径与管径比。当 β 很小（孔远小于管径），β⁴→0，公式简化为 Q=C_d·A·√(2ΔP/ρ)，此时流量几乎只依赖孔径和压差。

**流量系数 C_d** 是实际流量与理论流量的比值，综合了两大损失：孔口收缩（vena contracta 使有效流通面积小于孔径）和流体摩擦。锐边孔板 C_d≈0.60~0.63，圆角喷嘴 C_d≈0.98。

**应用**：工业流量测量中最常用的孔板流量计（Orifice Plate）就是利用此原理。通过测量节流装置前后压差，已知孔径和流体密度即可实时计算流量。安装时需保证上下游直管段长度（通常上游>10D、下游>5D）。

如何使用孔口流量计算器

1. 1

   输入孔口中心以上水深 h（m）。

2. 2

   输入孔口直径 d（m）。

3. 3

   点击计算，得到出流速度与流量（m³/s 与 L/s）。

4. 4

   托里拆利定理 v=√(2gh) 是伯努利方程的第一个辉煌战利品：液面处势能 mgh 全部转化为孔口处动能 ½mv²，速度与自由落体获得的速度完全相同——1643 年托里拆利证明「水从孔口射出的速度等于从液面高度自由落下的速度」，这个等价性是能量守恒在流体力学中最优雅的亮相。

5. 5

   流量=面积×速度的课本公式在真实孔口要打两个折扣：射流缩脉系数 Cc≈0.62（流线在锐边孔外继续收缩，最小截面只有孔面积的六成）和速度系数 Cv≈0.97（边界摩擦损耗）。两者相乘得到流量系数 Cd≈0.62——这个数在液压手册里出现了几百年，是「理想流体」与「真实射流」之间诚实的差价。

6. 6

   水箱排空是一条平方根曲线：h(t)=(√h₀−At·√(2g)·t/(2A_箱))²，液位按抛物线下降，越排越慢。这个微分方程的解是工程估算的经典：化工厂靠它算事故泄漏的缓冲时间，市政靠它算水箱放空检修的窗口，消防靠它验证高位水箱能否撑满规范要求的初期火灾 10 分钟。

7. 7

   从咖啡机 9 bar 萃取压力到 700 bar 的高压水刀，孔口流的版图横跨三个数量级的压头。水刀把 √2gh 推到极致：700 MPa 等效压头 h≈7 万米，射流速度逼近 1200 m/s（3.5 倍声速），加石榴砂后能切开 100 mm 钢板——同一个公式，只是把 h 换成了泵压/ρg。

8. 8

   托里拆利也是「时间换精度」的典范：古代水钟（刻漏）必须面对液位下降流速变慢的问题，解决方案要么是多级补偿壶（让最末一级液位恒定），要么把容器做成特殊曲线形让流量恒定——这些两千年前的工程巧思，本质上都是对 v=√(2gh) 中 h 变量的驯服。

计算示例

注意事项

• 流速只与水深有关、与孔径无关；流量才与孔面积成正比。

• 公式假设大容器（液面下降缓慢）；小容器放水时 h 持续减小，需按变水头积分。

• Cd=0.62 适用于雷诺数足够高的湍流区；极低速小孔粘性主导，Cd 显著下降。

• 孔口必须在液面以下恒定深度；容器侧壁孔口的 h 取孔中心到液面的垂直距离。

常见问题

参考资料

1. [1]OpenStax University Physics Vol.1, Ch.14 Fluid Mechanics - Bernoulli Equation & Torricelli
2. [2]Wikipedia: Torricelli law / Orifice plate
3. [3]Engineering ToolBox: Orifice Flow Coefficients
