直导线磁场计算器

Q: 高压线的磁场对健康有影响吗？

量级分析：500 kV 线路载流约 1000 A，正下方离地 1 m 处（导线高约 20 m）磁场约 10 μT，是地磁场的 1/5；回家路上贴着 10 A 电线 5 cm（40 μT）反而更高。WHO 与国际非电离辐射防护委员会（ICNIRP）的公众暴露限值是 200 μT（50 Hz），高压走廊内的实测值远低于此。流行病学研究对长期低剂量暴露尚无定论，但「距离衰减 1/r」意味着退到走廊边缘（30 m）就只剩 1/3。

Q: 为什么同向电流相吸、反向相斥？

导线 1 在导线 2 处产生磁场 B₁=μ₀I₁/(2πd)（方向用右手定则），导线 2 的电流在此磁场中受安培力 F=I₂L×B₁。方向判定：同向电流时两导线中间区域磁场相互削弱、外侧增强，「磁压」把两线往中间挤（相吸）；反向则中间增强外推（相斥）。变压器短路时绕组导线间的这种电动力可达数吨，是短路损坏的主要机制。

Q: 「安培」这个单位是怎么用导线定义的？

1948~2019 年的 SI 定义：真空中相距 1 m 的两根无限长平行直导线，通以相等恒定电流，若每米长度上相互作用力为 2×10⁻⁷ N，则电流为 1 安培。这个定义让 μ₀ 精确等于 4π×10⁻⁷。2019 年 SI 改制后，安培改由基本电荷 e 定义（1 A = 1 C/s，e 取固定值），μ₀ 变为实验测量量，但数值差异在小数点后 10 位以外，工程上无感。

Q: 磁场公式里的 r 是从哪里算起的？

从导线的中心轴线算起，不是从导线表面。r 必须大于导线半径 R 公式才成立（导线外部）；进入导线内部（r<R）时只有半径 r 以内的电流贡献磁场，B=μ₀Ir/(2πR²) 随 r 线性增长，在表面处与外部公式衔接。把 r 当成到表面的距离是新手最常见错误，贴得越近误差越大。

Q: 两根导线靠近时磁场会叠加吗？

会，磁场满足叠加原理：总磁场是每根导线磁场的矢量和。同向电流在两线之间磁场相消（方向相反）、外侧相加；反向电流则相反——两线之间相加、外侧相消。所以双绞线把进出线绞在一起，远处磁场近乎抵消，这是弱电抗干扰的标配手段；电力电缆同理，三相绞合后 1 m 外磁场降到单根的百分之几。

Q: 交流电的磁场怎么算？

同一公式逐时刻成立，只是 I 换成瞬时值 i(t)。工频 50 Hz 下磁场以 50 Hz 同步脉动，峰值 B_max=μ₀I_max/(2πr)=√2·B_rms。电磁兼容（EMC）和感应加热关心的都是交流磁场：感应炉用 kHz 级交变磁场在金属内感生涡流加热，频率选 1–10 kHz 是穿透深度与加热功率的平衡点。

Q: 为什么变压器绕组要承受电动力校核？

短路电流可达额定的 10–25 倍，而电动力与电流平方成正比——力放大 100–625 倍。绕组内线饼之间、内外绕组之间的电流方向决定挤压还是拉伸，设计裕度不足时一次短路就能把绕组压塌变形，绝缘磨损后匝间短路，变压器报废。所以大型变压器出厂前要做短路承受能力试验，这个试验烧掉的都是真金白银。

Q: 地磁场会干扰这个公式的测量吗？

会。地磁场 25–65 μT 是恒定的背景场，测量导线磁场时若待测值与地磁同量级（如高压线正下方的 10 μT），必须做背景扣除或改用差分探头。实验室测 B-I 曲线时通常把导线沿东西方向放置，让产生的磁场与地磁水平分量正交，用矢量合成反推——这正是奥斯特当年的布置。

Q: 无限长假设什么时候失效？

当观察点到导线的距离 r 与导线长度 L 可比时就失效。经验法则：r<L/10 时无限长公式误差小于 5%；r 接近 L 时要用有限长公式 B=μ₀I/(4πr)·(sinθ₁+sinθ₂)，θ 是观察点与导线两端连线的夹角。 pcb 走线、短母排这类「短导线」场景，直接用无限长公式会系统性高估磁场。

Q: 磁导率 μ₀ 在 2019 年改制后变了吗？

数值几乎没变，身份变了。旧制 μ₀=4π×10⁻⁷ T·m/A 是定义值（精确），安培由导线间作用力定义；2019 年后安培由基本电荷 e 定义，μ₀ 变成由精细结构常数 α 导出的测量量，相对不确定度约 1.5×10⁻¹⁰。对工程计算毫无影响，但它是计量学「从实物/力学定义走向基本常数定义」的最后一块拼图——至此 SI 七个基本单位全部由自然常数锚定。

什么是直导线磁场计算器？

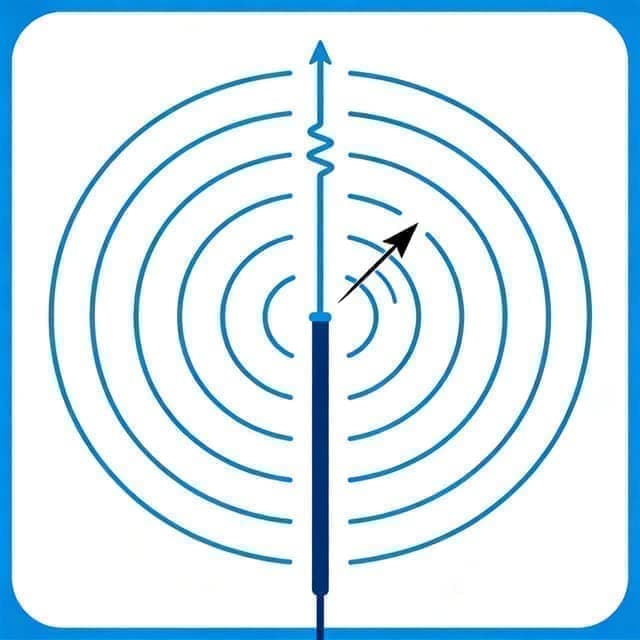

载流长直导线的磁场由毕奥-萨伐尔定律积分（或安培环路定理）给出：B=μ₀I/(2πr)，磁感线是以导线为圆心的同心圆，方向由右手定则判定（拇指指电流，四指环绕方向即磁场方向）。数值通常很小：100 A 电流在 1 cm 处产生 2 mT（约地磁场的 40 倍），1 m 处只剩 0.02 mT。两条平行导线通过各自磁场相互作用：同向电流相吸、反向相斥，单位长度力 F/L=μ₀I₁I₂/(2πd)——这正是国际单位制定义「安培」的历史依据。

两根平行载流直导线间的相互作用力是电流定义（安培）的物理基础。同向电流相吸，异向相斥，每米受力 F/L=μ₀I₁I₂/(2πd)。国际单位制中的 1 安培定义为：真空中相距 1 米的两根无限长平行直导线通以相同电流，使每米受力恰为 2×10⁻⁷ N 时的电流。这个定义体现了电磁力与电流的定量关系。

实际工程中 B=μ₀I/(2πr) 适用于无限长直导线近似。有限长直导线的磁场需用毕奥-萨伐尔定律完整积分：B=(μ₀I/(4πr))·(sinθ₁+sinθ₂)，其中 θ₁、θ₂ 为两端对观察点的张角。当导线比距离 r 长很多时（>20r），与无限长近似误差小于 1%。本计算器按无限长计算，适用于大多数工程场景。

载流导线的磁场计算是理解电磁兼容（EMC）的基础。强电流母线周围的杂散磁场可在敏感设备中感应干扰电压——例如 1000 A 配电柜在 1 m 处的磁场约 0.2 mT（是地磁场的约 4 倍），可能干扰 CRT 显示器或敏感传感器。电力导线的磁场屏蔽常用高磁导率材料，50 Hz 工频下钢板厚度 3 mm 可衰减约 80%。

B = μ₀I/(2πr)，μ₀=4π×10⁻⁷ T·m/A。两平行导线作用力：F/L = μ₀I₁I₂/(2πd)，同向相吸反向相斥。圆环中心：B=μ₀I/(2R)；N 匝圆环 B=μ₀NI/(2R)。

例：载流 20 A 的长直导线，距 5 cm 处 B=μ₀I/(2πr)=(4π×10⁻⁷×20)/(2π×0.05)=8×10⁻⁵ T=80 μT。两倍距离 10 cm 处减半为 40 μT——线源的 1/r 衰减。若换成两根相距 2 cm、各载 20 A 的反向母线，每米线受力 F/L=μ₀I₁I₂/(2πd)=(4π×10⁻⁷×400)/(2π×0.02)=4×10⁻³ N/m=4 mN/m。

长直导线磁场典型量级（B=μ₀I/(2πr)，地磁场约 25–65 μT）
场景	电流 I	距离 r	磁场 B
家用电线旁	10 A	1 cm	200 μT（约 4 倍地磁）
台式机电源线	5 A	5 cm	20 μT
电焊机电缆	200 A	10 cm	400 μT（超 ICNIRP 公众限值）
高压输电线正下方	1000 A	20 m	10 μT
电解车间母线	10 kA	50 cm	4 mT（需职业防护）
产生 3 T（MRI 量级）	1000 A	0.67 mm	理论值，实际靠密绕线圈

如何使用直导线磁场计算器

1
输入导线电流 I（A）。
2
输入到场点的垂直距离 r（m）。
3
点击计算，得到磁感应强度（T、μT 与 G）。
4
长直导线磁场的公式 B=μ₀I/(2πr) 有三个关键词值得拆开。「μ₀=4π×10⁻⁷ T·m/A」是真空磁导率，2019 年 SI 改制后它从定义值变成了由精细结构常数导出的测量值，但数值几乎不变。「2πr」是环绕导线的圆周长——磁场线是以导线为轴的同心圆，半径 r 处的每条磁力线总长 2πr，磁场「摊薄」在圆环上，所以 B 与 r 成反比。这与点电荷电场的 1/r² 不同：点源是球面扩散（面积 4πr²），线源是柱面扩散（周长 2πr），几何维数决定衰减速率。
5
安培环路定理是这条公式的母公式：∮B·dl=μ₀I_enc，沿闭合回路积分磁场等于穿过回路的电流乘 μ₀。对长直导线选半径 r 的圆形回路，由对称性 B 在圆上处处相等且沿切线方向，积分就是 B·2πr，一步解出 B=μ₀I/(2πr)。环路定理的地位相当于静电学的高斯定律——对称性足够高时，它把积分方程变成代数方程。同样的方法可得：导线内部（r<R）B=μ₀Ir/(2πR²) 随半径线性增长（只有半径 r 以内的电流被回路包围），导线外按 1/r 衰减，峰值出现在导线表面。
6
两根平行导线之间的作用力给出了「安培」的历史定义。导线 1 在导线 2 处产生 B₁=μ₀I₁/(2πd)，导线 2 载流 I₂ 受力 F=I₂LB₁=μ₀I₁I₂L/(2πd)。同向电流时两导线在对方位置产生的磁场方向使得力指向彼此——相吸；反向则相斥。1948 年 SI 用这条公式定义安培：真空中相距 1 m 的两根无限长平行导线，载等量电流使每米受力 2×10⁻⁷ N 时，电流为 1 A。2019 年安培改由基本电荷定义，但这段历史说明：电流的磁效应曾精确到能当单位定义的锚点。母线排、变压器绕组在短路电流下的电动力校核仍是这条公式——100 kA 短路电流在相距 10 cm 的母线上产生每米 20 kN 的斥力，能把支撑件打弯。
7
实际场景的量级感值得建立。家用电线载流 10 A，距 1 cm 处 B=2×10⁻⁴ T=0.2 mT，约地磁场的 4 倍；高压输电线载流 1000 A，正下方地面（约 20 m）B≈10 μT，是地磁场的五分之一。ICNIRP 公众暴露限值 200 μT（工频），所以高压走廊的磁场通常在限值以内——真正需要管理的是变电站和电焊车间，那里可达数 mT。另一个方向：核磁共振的磁体 3 T，是 1000 A 电流在 3 mm 外才能产生的量级——长直导线公式在 r→0 时发散，实际被导线半径截断，超导磁体靠的是密绕上万匝，等效于把 1/r 衰减变成螺线管的均匀场。
8
右手螺旋定则负责方向：拇指指向电流方向，四指环绕方向即磁场方向。这个定则与叉乘 B 的方向约定互为表里——毕奥-萨伐尔定律 dB=μ₀I/(4π)·dl×r̂/r² 的叉乘决定了磁场绕电流环行。工程排障时方向判断不是仪式：母线槽设计中同向电流相吸会使两相母线向中间挤压，反向（进出线）相斥会把端子撑开，力方向搞反等于加固错了位置。磁罗盘靠近通电导线会偏转，奥斯特 1820 年正是这样偶然发现电流磁效应——那根导线不过是电池回路的一部分，罗盘针的颤动开启了整个电磁学。

计算示例

例 1家用线路

I=10 A，r=0.05 m。结果：B=4π×10⁻⁷×10/(2π×0.05)=4×10⁻⁵ T=40 μT

例 2高压线下方

I=1000 A，r=20 m。结果：B≈10 μT——约为地磁场（50 μT）的 1/5

例 3例：配电柜母线间距校核

两根平行母线相距 5 cm，各载额定电流 630 A，短路时峰值电流 30 kA。额定态每米电动力 F/L=μ₀I₁I₂/(2πd)=(4π×10⁻⁷×630²)/(2π×0.05)≈1.59 N/m；短路峰值 F/L=(4π×10⁻⁷×30000²)/(2π×0.05)≈3600 N/m——相当于每米挂 367 kg 重物。支撑绝缘子间距 1 m 时，跨中弯矩校核必须用短路值，这就是母线夹强度的设计依据。

例 4例：罗盘在导线旁的偏转

导线沿南北方向载流 5 A，罗盘置于导线正上方 2 cm 处。导线磁场 B=μ₀I/(2πr)=(4π×10⁻⁷×5)/(2π×0.02)=50 μT，方向水平且垂直于地磁水平分量（约 30 μT）。罗盘指向合成场方向：偏转角 θ=arctan(50/30)≈59°——奥斯特实验里那根小磁针偏的就是这样的角度。

注意事项

「无限长」是理想化：距导线不远（r≪导线长度）时公式精度良好。
磁场随 1/r 衰减而非 1/r²——线源（1/r）、点源（1/r²）的衰减差异要分清。
双绞线/同轴电缆让往返电流磁场相互抵消，是抑制电磁辐射的经典手段。
公式给出静态值；交流电产生交变磁场，还会通过电磁感应在邻近回路感应电流。
