螺线管磁场计算器

什么是螺线管磁场计算器？

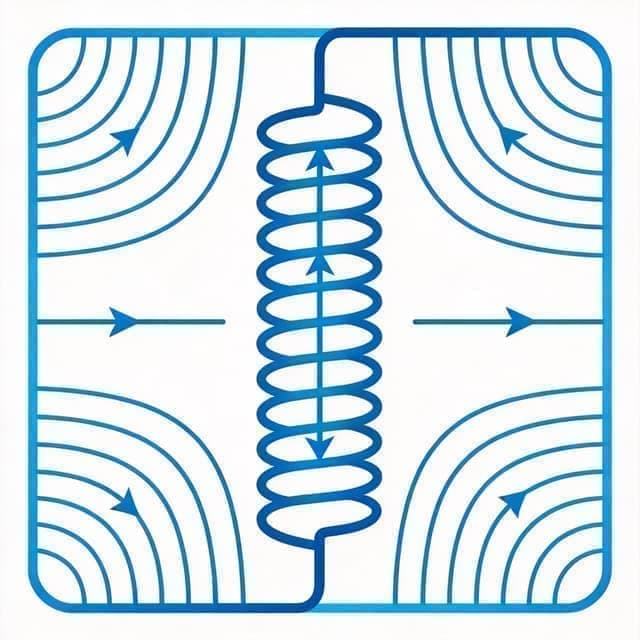

长直螺线管（Solenoid）内部磁场由安培环路定理给出：B=μ₀nI，其中 μ₀=4π×10⁻⁷ T·m/A 为真空磁导率，n 为单位长度匝数（匝/m），I 为电流。神奇之处在于：理想长螺线管内部磁场处处均匀、与位置无关，管外磁场近似为零——磁感线全被「收编」在管内。插入铁芯后 B 放大约 μ_r 倍（硅钢可达数千），这就是电磁铁。实际应用：电磁阀、继电器、粒子加速器的聚焦磁体、MRI 的 1.5~3 T 超导螺线管。

理想无限长螺线管的内部磁场均匀、外部为零，实际有限长螺线管在两端衰减至一半，且端外有发散磁场。端口处 B_end=½μ₀nI，适用于极靴和磁聚焦应用。螺线管的长径比越大，均匀区越长——当长径比>10 时，中心 60% 区域磁场偏差在 1% 以内。螺线管是产生标定磁场的「计量标尺」——亥姆霍兹线圈是其特例。

插入磁性材料可使螺线管磁场增强 μ_r 倍（μ_r 为相对磁导率）。软铁（如纯铁）μ_r≈5000，硅钢片 μ_r≈2000~4000，坡莫合金 μ_r 可高达 10⁵。但铁芯有饱和磁感应强度上限（纯铁约 2.15 T），超过后 μ_r 骤降至 1（相当于空心）。电磁铁就是带铁芯的螺线管，工业起重电磁铁可达 2 T，MRI 超导磁体可达 3~7 T。

螺线管对理解安培环路定理 ∫B·dl=μ₀I_enc 至关重要。取矩形安培环路包住螺线管管壁：管内边贡献 B·L，管外边因 B≈0 而为零，两侧边垂直于 B 贡献为零，得到 B=μ₀NI/L=μ₀nI。核磁共振谱仪对磁场均匀性要求极高，常在螺线管外围设置多组匀场线圈来补偿不均匀性——这也是本计算器帮助设计者快速评估基本参数的原因。

如何使用螺线管磁场计算器

1. 1

   输入单位长度匝数 n（匝/m）= 总匝数/长度。

2. 2

   输入电流 I（A）。

3. 3

   点击计算，得到管内磁感应强度（T 与 G）。

4. 4

   螺线管是把直线电流的环形磁场「卷」成轴向均匀场的几何智慧：单匝线圈的磁场沿线圈轴向最强，N 匝密绕后管内磁场叠加增强、管外相互抵消，最终得到 B=μ₀nI——只取决于单位长度匝数 n 和电流 I，与管径、管长（足够长时）无关。管内是匀强场，这是电磁学里少有的「简单到离谱」的精确结果。

5. 5

   公式里不出现线圈半径，这不是近似而是对称性的必然：安培环路定理取穿过管内外的矩形回路，管外磁场为零（无限长理想），回路包围的电流就是 nL·I，于是 BL=μ₀nLI，L 消掉剩 B=μ₀nI。推导的每一步都建立在「无限长、密绕、忽略端部」三个假设上——实际螺线管在端口附近磁场降到中心值的一半，这就是端部效应。

6. 6

   有限长修正是工程计算的日常：长度 L、半径 R 的螺线管中心磁场 B=μ₀nI·L/√(L²+4R²)·(1/2 修正)，更常用的经验是 L>10R 时端部效应小于 5%，可当理想模型用。短螺线管（电磁阀、继电器）必须用完整公式或有限元软件，端部漏磁和边缘通量会让吸力计算差出一个量级。

7. 7

   铁芯把螺线管的能力放大三个数量级：插入软铁后磁畴沿场排列，等效磁导率 μᵣ 从 1 飙升到 5000，B=μ₀μᵣnI。同样 1 A 电流，空心螺线管产生约 1 mT，铁芯电磁铁轻松到 0.5~1 T。但铁磁材料有饱和上限——磁畴全部排齐后 B 不再随 I 增长，硅钢片饱和点约 1.5~2 T，这是所有电磁铁、变压器、电机绕不开的天花板。

8. 8

   螺线管在现代科技里无处不在且形态极端：MRI 用超导线绕制的螺线管产生 1.5~3 T（地球磁场的几万倍）且均匀到 ppm 级；粒子加速器的偏转磁铁本质是巨型螺线管变种；继电器、电磁阀、磁悬浮轴承是毫米到厘米级的日常形态；甚至电磁弹射航母的直线电机，可以理解为「剖开展平的螺线管」。一个 1820 年的结构，至今仍是电磁能量转换的主力几何。

计算示例

注意事项

• 公式按「无限长」理想化；有限长螺线管中心约为准，端面处 B 降为一半。

• 铁芯有饱和效应：μ_r 不是常数，超过 1.5~2 T（硅钢）后 B 不再随 I 线性增长。

• 铜耗 P=I²R 限制电流：强磁场需要粗导线或水冷/超导绕组。

• n 用「匝/米」；若用总匝数 N 必须除以长度，否则错得离谱。
