霍尔效应计算器

什么是霍尔效应计算器？

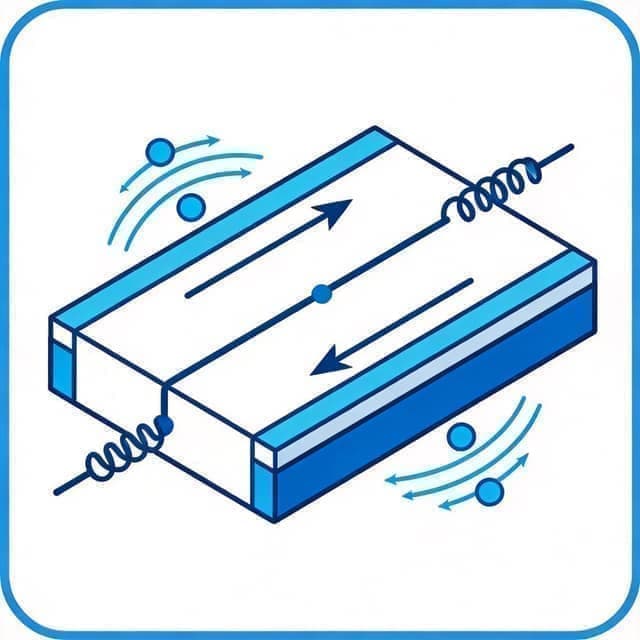

霍尔效应（Hall Effect）：载流导体/半导体置于垂直磁场中，载流子受洛伦兹力偏转在横向积累，形成可测电压 V_H=IB/(nqd)，其中 n 为载流子浓度，q 为电荷，d 为厚度。它一身三用：①测磁场（已知 n，V_H∝B，特斯拉计探头）；②测载流子浓度 n（已知 B 反推，半导体表征的标准手段）；③判定载流子类型（电子与空穴产生的 V_H 符号相反）。半导体的 n 远小于金属，霍尔电压大几个量级，所以霍尔器件都用半导体（InSb、GaAs）。

霍尔效应的符号判断可直接区分载流子类型——p 型半导体中空穴（正电荷）偏转产生正号霍尔电压，n 型半导体中电子（负电荷）偏转产生负号电压。这就是霍尔效应作为半导体表征「首个标准测试」的原因——配合电阻率测量，可同时得到载流子浓度、迁移率和导电类型，是衡量半导体材料质量的基础数据。

霍尔传感器是现代汽车电子和工业自动化的核心器件之一：曲轴位置传感器（检测活塞位置确定点火时序）、车速传感器（旋转铁磁齿轮齿通过时霍尔信号变化）、电流传感器（被测电流产生磁场，霍尔电压正比于电流）。无刷直流电机的电子换相依赖三个霍尔元件检测转子永磁体的位置，每 60° 电角度输出一次换相信号。

量子霍尔效应是凝聚态物理的重大发现。在极低温（<1 K）强磁场（>10 T）下，二维电子气的霍尔电阻出现量子化平台 R_H=h/(νe²)（ν 为整数），与材料无关——原子尺度精度。1980 年克劳斯·冯·克利青因此获诺贝尔奖。后续发现的分数量子霍尔效应（ν 为分数）揭示了任意子（Anyon）的存在，为拓扑量子计算提供了物理实现路径。

如何使用霍尔效应计算器

1. 1

   输入通过样品的电流 I（A）。

2. 2

   输入垂直磁感应强度 B（T）。

3. 3

   输入载流子浓度 n（m⁻³，铜 8.5e28）。

4. 4

   输入样品厚度 d（m）。

5. 5

   点击计算，得到霍尔电压（V 与 μV）。

6. 6

   霍尔效应的公式 V_H=IB/(ned) 描述一个精巧的平衡：电流 I 沿导体流动，垂直磁场 B 把载流子往一侧推（洛伦兹力 qv_dB），电荷在侧面积累形成横向电场 E_H，直到 qE_H=qv_dB 平衡。横向电压 V_H=E_H·w，代入漂移速度 v_d=I/(newd)，化简得 V_H=IB/(ned)。注意分母里出现 n（载流子浓度）——这是公式最深刻的指纹：金属 n 巨大（10²⁸/m³），霍尔电压只有 μV 级；半导体 n 小 5–8 个数量级（10²⁰–10²³/m³），霍尔电压 mV–V 级，直接可用。所以霍尔器件清一色是半导体做的，金属里的霍尔效应只是物理演示。

7. 7

   符号是第二个指纹。V_H 的正负取决于载流子电荷符号：电子导电（n 型）与空穴导电（p 型）在相同电流和磁场下产生相反极性的霍尔电压。1879 年霍尔用金箔测出效应后，人们发现有些材料（如锌、某些半导体）霍尔电压「反了」——这是空穴导电的最早证据之一，比能带理论早了半个世纪。测一次霍尔电压，就能同时读出载流子浓度 n=IB/(V_H·ed) 和载流子类型，配上电阻率测量可得迁移率 μ——「霍尔测量」至今是半导体材料出厂质检的三件套之一。

8. 8

   霍尔传感器的应用密度远超一般人想象。无刷电机里 3 个开关型霍尔报告转子位置，驱动器据此换相——从你电脑的散热风扇到电动车的轮毂电机无一例外；手机里线性霍尔检测皮套磁铁的靠近，决定灭屏休眠；电流钳表在磁环气隙里放霍尔片，把被测电流产生的磁场转换成电压，实现不接触测电流（直流到几百 kHz）；汽车轮速、曲轴位置、油门踏板位置传感器都是霍尔元件配永磁体。一颗几毛钱的霍尔片加上「磁场→电压」这条公式，撑起了机电世界里最便宜的非接触测量方案。

9. 9

   1980 年冯·克利青在硅 MOSFET 的二维电子气上发现了整数量子霍尔效应：强磁场（10 T 级）、极低温（1.5 K）下，霍尔电阻 R_H=V_H/I 不再是连续斜线，而是一串平台，平台值精确等于 h/(ie²)（i=1,2,3…），与材料、尺寸、杂质无关，精度 10⁻⁹。朗道能级理论解释了平台：磁场把电子能谱劈成分立的朗道环，每个填满的朗道能级贡献 e²/h 的电导量子。因为平台普适且极端稳定，2019 年 SI 改制后，量子霍尔效应与约瑟夫森效应一起成为电阻与电压的天然标准——德国的石墨烯量子霍尔器件可以在 5 T、4 K 的宽松条件下复现千欧级标准电阻，计量院用它校准全世界的数字万用表。

10. 10

    反常霍尔效应和自旋霍尔效应把这个家族扩展到磁学前沿。铁磁材料中即使不加外磁场也有霍尔电压——来自磁化与自旋轨道耦合的「反常」项，1893 年被发现，其机制（贝利曲率）直到 21 世纪才被拓扑理论统一；自旋霍尔效应则在不加磁场时让自旋向上的电子偏一边、自旋向下偏另一边，成为自旋电子学注入自旋流的主力方案。从 1879 年金箔上的微伏，到 1980 年定标基本常数的平台，再到今天的自旋流器件，霍尔效应三次转身都踩在了凝聚态物理的关键节点上。

计算示例

注意事项

• V_H 与厚度 d 成反比——器件都做得很薄（薄膜化）以提高灵敏度。

• 符号定载流子类型：n 型（电子）与 p 型（空穴）的霍尔电压方向相反。

• 实际测量要消除电极失配电势（无磁场时的偏移电压），常用换向法取平均。

• 量子霍尔效应（1980/1982 年两获诺奖）在低温强磁场下出现，电阻量子化精度达 10⁻⁹，已成为电阻基准。

常见问题

参考资料

1. [1]OpenStax University Physics Vol.2：The Hall Effect
2. [2]Wikipedia：Hall effect（霍尔效应）
3. [3]Nobel Prize：The Quantum Hall Effect（von Klitzing 1985 获奖演说）
