架空线垂度计算器

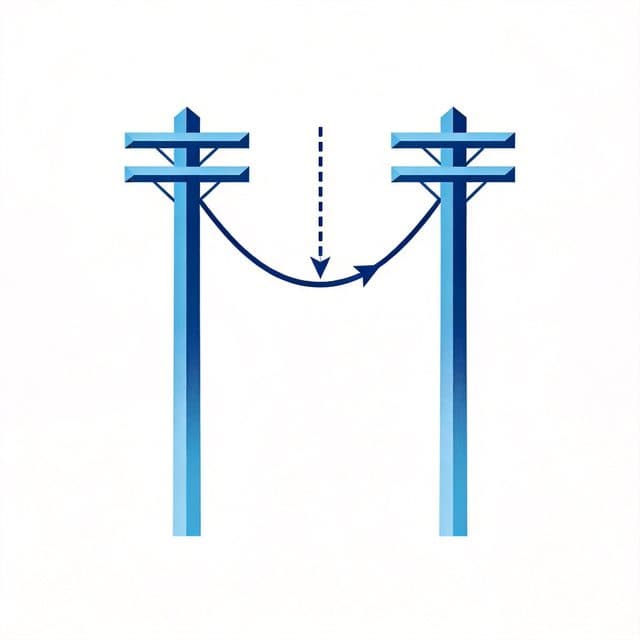

架一条电缆、拉一根皮带，松了会晃、紧了会断，中间的分寸就是「垂度」（Sag）：线缆在自重下的最大下垂量。跨距越大、线越重，垂度越大；拉得越紧，垂度越小但张力越高。输入跨距、线缆重量与拉力，即刻得到中点垂度，也可反向：给定允许垂度，反推该用多大拉力。
不会填？用示例数据试算（架空电缆垂度）
什么是架空线垂度计算器？
公式：小垂度假设下（f < L/10），中点垂度 f = wL² ÷ (8T)，其中 w 为单位长度重量（N/m）、L 跨距、T 水平拉力。
抛物线近似：真实线形是悬链线，但工程常用垂度远小于跨距时，抛物线公式误差可忽略。
张力与垂度此消彼长：拉力加倍垂度减半；冬季线缆冷缩、覆冰增重，是架空线一年中张力最大、最危险的时段。
f = wL²/(8T)；反向：T = wL²/(8f)；w = 线密度(kg/m) × 9.8
结果为水平拉力口径与小垂度抛物线近似；大垂度、大高差跨距需按悬链线精确计算。
如何使用架空线垂度计算器
- 1
输入跨距与线缆单位长度重量
- 2
输入水平拉力（或切到反向模式输入允许垂度）
- 3
读取中点垂度（或所需拉力）
- 4
对照线缆破断力校验安全系数
计算示例
例 1架空电缆垂度
跨距 100m、线缆 0.8kg/m（w = 7.84N/m）、拉力 5000N → 垂度 = 7.84×100² ÷ (8×5000) ≈ 1.96m。若规范要求垂度不超 2m，所需拉力 = 78400 ÷ 16 = 4900N——当前方案刚好满足，但要预留覆冰与低温余量。
例 2皮带松紧判断
1.2m 跨距的传动皮带 0.05kg/m、张紧力 300N → 垂度 = 0.49×1.44 ÷ 2400 ≈ 0.29mm。工程上用「按压力下的挠度」验收张紧力，公式同源。
注意事项
安全系数：架空线最大工作张力一般不超过破断力的 35-50%，覆冰工况必须单独校核。
风偏与覆冰会同时增大载荷与垂度，重冰区设计按「覆冰 + 风」组合工况，不能只算自重。
跨距中间有集中载荷（如防振锤）时垂度会局部增大，抛物线公式按均布载荷假设不覆盖该场景。
温度影响线长：铝绞线热膨胀系数大，夏松冬紧，架线时按「施工温度 + 补偿」放线。
