轴向应力计算器

轴向应力是材料力学最基础的正应力:σ=F/A,载荷除以横截面积。看似简单,但工程上真正的判断在后面——算出的工作应力必须与材料的屈服强度(或抗拉强度)对比得到安全系数,才能回答"这根杆够不够结实"。本计算器支持圆杆、圆管、矩形三种常用截面,自动算面积、正应力与安全系数三级判定。

轴向应力计算器

什么是轴向应力计算器?

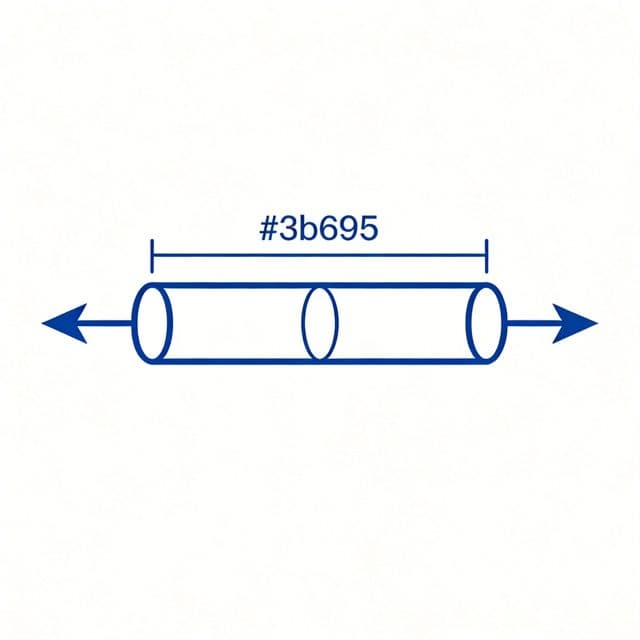

轴向应力计算器 - 拉压正应力与安全系数插图

正应力垂直于横截面:拉伸为正、压缩为负,单位 MPa(N/mm²)。

圆杆 A=πd²/4;圆管 A=π(D²−d²)/4;矩形 A=b×h。

安全系数 n=σs/σ(σs 取屈服强度);静载钢结构常用 n≥1.5,起重与冲击工况 n≥2~3。

σ = F / A;n = σs / σ

F 用牛顿(1 kgf≈9.807 N);面积用 mm²,σ 单位即 MPa;脆性材料改用抗拉强度 σb 并把 n 放大到 3~6。

如何使用轴向应力计算器

  1. 1

    选择截面形状:圆杆 / 圆管 / 矩形

  2. 2

    输入轴力 F,拉为正、压为负,单位 N 或 kN

  3. 3

    输入对应尺寸(直径 / 内外径 / 宽×厚)

  4. 4

    输入材料屈服强度,得到安全系数与判定

计算示例

例 1M12 螺杆吊 1 t 重物

F=9807 N,d=12 mm,A=113.1 mm²,σ≈86.7 MPa;Q235 屈服 235 MPa,n≈2.7,静吊安全。

例 220×10 mm 扁钢受 5 kN 拉力

A=200 mm²,σ=25 MPa;若材料屈服 250 MPa,n=10,说明截面还有很大余量。

注意事项

  • 本公式只适用于轴向拉压的匀质直杆;偏心载荷会产生附加弯曲应力,需另行叠加。

  • 细长压杆要先做压屈(欧拉临界力)校核,压屈失稳常先于强度破坏。

  • 孔口、螺纹、截面突变处有应力集中,峰值应力可达名义值的 2~3 倍,疲劳工况必须另算。

  • 安全系数不是越大越好——过大的截面意味着重量与成本,设计中按规范取值即可。

常见问题

σ = F / A;n = σs / σ。 F 用牛顿(1 kgf≈9.807 N);面积用 mm²,σ 单位即 MPa;脆性材料改用抗拉强度 σb 并把 n 放大到 3~6。 在轴向应力计算器 - 拉压正应力与安全系数计算器中输入参数即可按此公式自动求解,无需手工推导。

本公式只适用于轴向拉压的匀质直杆;偏心载荷会产生附加弯曲应力,需另行叠加;细长压杆要先做压屈(欧拉临界力)校核,压屈失稳常先于强度破坏。 其余细节见页面注意事项一节。

M12 螺杆吊 1 t 重物:F=9807 N,d=12 mm,A=113.1 mm²,σ≈86.7 MPa;Q235 屈服 235 MPa,n≈2.7,静吊安全。

首先,选择截面形状:圆杆 / 圆管 / 矩形 然后,输入轴力 F,拉为正、压为负,单位 N 或 kN 全程在页面内完成,结果即时更新。

正应力垂直于横截面:拉伸为正、压缩为负,单位 MPa(N/mm²)。

两者同属相关计算链条:剪应力计算器 - 梁截面最大剪应力解决的是与之衔接的另一层问题。完成轴向应力计算器 - 拉压正应力与安全系数计算后,页面底部相关推荐区可直接跳转到剪应力计算器 - 梁截面最大剪应力继续演算,参数在同类工具间口径一致,交叉验证更方便。

20×10 mm 扁钢受 5 kN 拉力:A=200 mm²,σ=25 MPa;若材料屈服 250 MPa,n=10,说明截面还有很大余量。

输入轴力 F。超出合理范围的输入可能导致结果无实际意义,页面注意事项一节标明了边界条件与单位口径。

本页轴向应力计算器 - 拉压正应力与安全系数计算器与页面内的公式、示例、对照表同源,全部数字由同一套程序实时计算。可用一个已知算例代入验证:先在示例一节找到演算过程,再用相同参数在计算器中复算一遍,两次结果一致即说明口径无误。

计算过程按双精度浮点执行,结果默认保留 4 位有效小数,页面会按数值大小自动切换科学计数法。对照表中的数值与计算器输出完全同源,不存在手工四舍五入引入的偏差。

单位相同(Pa),但压强作用于物体表面,应力是内力在截面上的集度。方向上压强总是垂直指向表面,应力还有剪应力分量。

超过屈服后材料产生永久变形,结构精度和连接关系都会破坏。除非允许大变形,静强度校核以屈服为门槛;脆性材料没有明显屈服,才用抗拉强度。

载荷与材料性能都确定时可用小值;有冲击、疲劳、腐蚀或载荷不确定时取大值。起重、航空等有专门规范,按行业规范优先。

影响材料强度:普通碳钢 400℃ 以上屈服强度明显下降,低温则可能变脆。高温工况应使用对应温度下的强度指标。
